如何检查PCIe M.2 NVMe SSD与PC或主板的兼容性

虽然硬盘驱动器在存储市场占据主导地位的时间最长,但固态驱动器或SSD也慢慢地在市场上找到了自己的位置,与古老的旋转盘片并驾齐驱。固态硬盘已经完全重新定义了个人电脑内部存储的界限,在没有任何运动部件的情况下,以小尺寸提供极快的速度。固态硬盘已经变得如此重要,以至于在2020年,很难想象即使是中端电脑或预算有限的系统中也会在其中装有某种形式的固态存储。

扩展SSD存储介质的范围,我们有超高速NVMe SSD,它使用PCI Express接口而不是传统的SATA接口。PCI Express与PC图形卡用于与主板通信的接口相同,因此PCIe提供的带宽远高于SATA的带宽是可以理解的。随着长期NAND闪存价格的下跌,NVMe驱动器不再是一种独特的或无法获得的好产品。

购买NVMe驱动器时应注意的事项

好的,我们已经确定NVMe驱动器比SATA驱动器快得多,并且考虑到NVMe驱动器对SATA SSD收取的溢价很小,因此NVMe驱动器的购买非常合理。以下是购买NVMe SSD时需要牢记的一些要点。

M.2形状系数

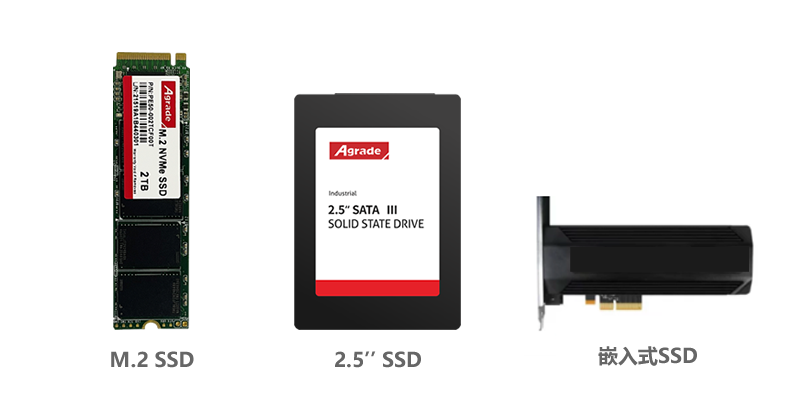

虽然传统SATA SSD可以利用主板上的2.5英寸外形尺寸和M.2插槽,但NVMe驱动器仅与M.2插槽兼容。M.2平台用途广泛,支持多种M.2卡。M.2外形尺寸的应用之一是SSD实现,它包括SATA和NVMe驱动器。

如何检查PCIe M.2 NVMe SSD与PC或主板的兼容性

SATA vs NVMe

如果我们只缩小M.2外形尺寸的范围,就SSD而言,有两个与M.2外形尺寸兼容的可用选项。传统SATA SSD也可以利用M.2插槽,但它们的带宽和速度受到SATA接口的限制。使用SATA总线的M.2 SSD在性能上与SATA SSD的2.5英寸变体类似,但其物理尺寸更小,并提供无电缆连接的体验。至于NVMe驱动器,它们使用PCIe总线,比使用SATA接口的驱动器速度快得多,尽管乍一看它们看起来非常相似,并且连接到同一插槽。这是在浏览NVMe驱动器时需要进行的第一次区分。虽然类似的M.2 SATA驱动器可能看起来与NVMe驱动器完全相同,但性能上的差异非常显著。大多数SATA SSD的最大输出速度为550-600 MB/s,而M.2 Gen3 NVMe SSD理论上最高可达4000 MB/s。
如何检查PCIe M.2 NVMe SSD与PC或主板的兼容性

主板兼容性

主板在最终确定您的系统是否与您要购买的NVMe驱动器兼容方面起着最重要的作用。

M.2插槽

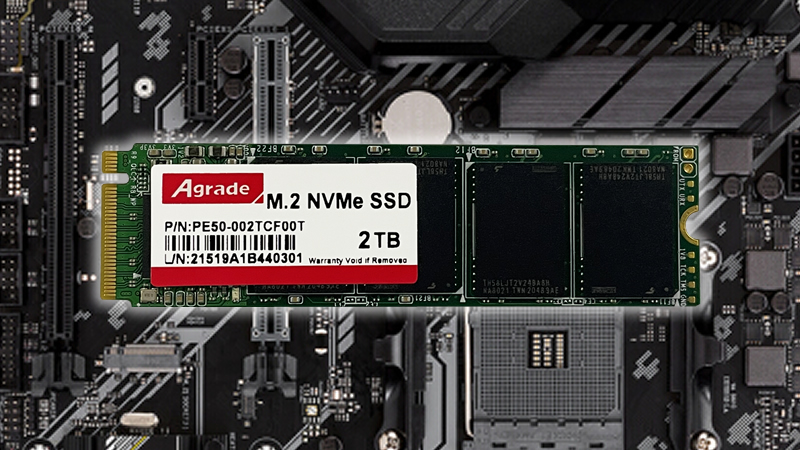

由于我们已经确定NVMe驱动器与主板上的M.2插槽完全兼容,因此检查主板是否有任何M.2插槽非常重要。M.2插槽是一个22mm宽的插槽,支持M.2卡的水平插入,通常位于PCIe插槽下方或附近。大多数现代主板不仅支持一个插槽,有时还支持2个甚至3个M.2插槽。缺少M.2插槽是一个问题,您可能会遇到,如果您的主板相当旧,或者如果它是一个在预算方面位。M.2插槽实际上可以支持多种M.2卡,如Wi-Fi和蓝牙卡、SATA SSD和NVMe SSD。这种多功能性使得它成为主板中一个非常重要的功能,因此现在要找到一个带有M.2插槽的主板应该相当容易。还需要注意的是,仅仅拥有一个M.2插槽并不能保证NVMe兼容性。M.2设计用于支持USB 3.0、SATA和PCIe,大多数早期M.2插槽仅支持SATA。这是本文中的要点,我们必须强制性地参考您的主板手册,因为这是一个通用指南,而且M.2兼容性可能因市场上的数百块主板而异。主板手册将明确说明M.2插槽能够进行哪种操作,以及它是否与SATA和NVMe驱动器兼容。以下是MSI B450 Tomahawk MAX主板手册中关于存储选项的说明:
如何检查PCIe M.2 NVMe SSD与PC或主板的兼容性
如果你发现你的主板缺少任何和所有的M.2插槽,不要担心。可以在线找到相对便宜的PCIe M.2适配卡,该适配卡利用主板上的PCIe x4插槽将NVMe驱动器连接到主板,几乎不会影响性能。

M Key或者B Key

关于兼容性的另一个重要的考虑是NVME SSD和主板的M.2插槽的关键布局。M、B、B+M Key设计可防止将连接器插入不兼容的插座。这甚至可以通过查看驱动器和插槽来确定。首先,让我们谈谈主板上的M.2插槽。M.2插槽中使用了两个主“键”,它们确定插槽是设计用于PCIe x2还是PCIe x4操作。前者称为B键,有六个触点与其余触点分开(针脚12-19)。后者称为M键,有五个触点与另一侧的其余触点(针脚59-66)分离。这些触点可以在M.2插槽本身上看到,从那里可以确定插槽是否与B键或M键驱动器兼容(或者在B/M插槽的情况下,两者都兼容)。
如何检查PCIe M.2 NVMe SSD与PC或主板的兼容性
因此,此信息还告诉您插槽是否与PCIe x2(B键或M键)或PCIe x4(仅M键)操作兼容。x4驱动器比x2驱动器快得多,因为它们使用4个PCIe通道,而不是2个,因此可用带宽成倍增加。此外,许多早期的B键插槽仅为SATA,因此这需要使用主板手册进行验证。此外,B和M键插槽都支持SATA驱动器。
如何检查PCIe M.2 NVMe SSD与PC或主板的兼容性

长度

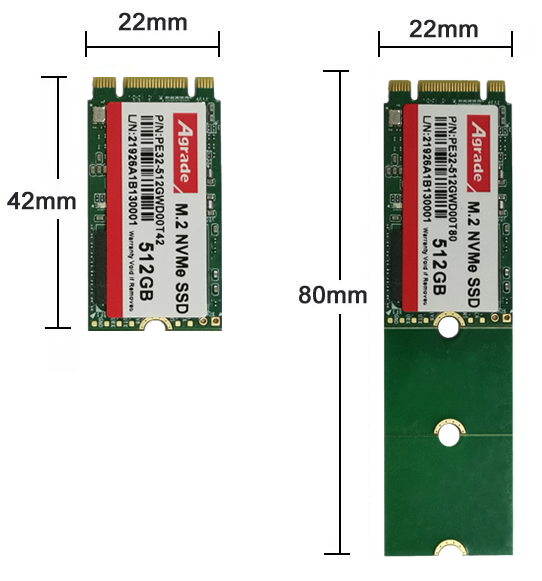

M.2卡或SSD也有不同的长度,这是一个重要的考虑因素。最常见的两种NVMe SSD尺寸是“2242”和“2280”,它们分别转换为42毫米长和80毫米长。这些信息将很容易在SSD产品页面和主板手册上获得,因此检查起来相当简单。大多数现代NVMe SSD使用2280标准,大多数现代主板与多达4种不同的M.2尺寸兼容,因此传统上不需要担心。
如何检查PCIe M.2 NVMe SSD与PC或主板的兼容性

不过,它可能成为一个问题的地方是迷你iTX板或笔记本电脑板,因为这些板的空间可能有限。M.2 2280、2260甚至2242 SSD可能太长,无法容纳这些受限空间,因此,如果您想为这些类型的主板购买NVMe驱动器,有必要在主板的特定手册上检查支持的最大长度。这些插槽可能仅与较小尺寸(如2230)兼容。
