工控机常见故障及解决方法

工控机是一种采用总线结构,对生产过程及机电设备、工艺装备进行检测与控制的工具总称。工控机具有重要的计算机属性和特征,如具有计算机CPU、硬盘、内存、外设及接口,并有操作系统、控制网络和协议、计算能力、友好的人机界面。工控机经常会在环境比较恶劣的环境下运行,对数据的安全性要求也更高,所以工控机通常会进行加固、防尘、防潮、防腐蚀、防辐射等特殊设计。

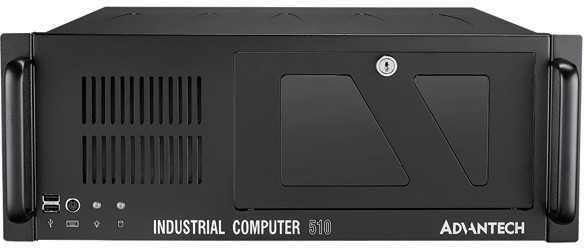

IPC-510B

研华工控机

工控机的类别主要有:IPC(PC总线工业电脑)、PLC(可编程控制系统)、DCS(分散型控制系统)、FCS(现场总线系统)及CNC(数控系统)五种。

工控机

早在80年代初期,美国AD公司就推出了类似IPC的MAC-150工控机,随后美国IBM公司正式推出工业个人计算机IBM7532.由于IPC的性能可靠、软件丰富、价格低廉,因而在工控机中异军突起后来居上,应用日趋广泛。

工控机

在实际使用过程中,工控机会由于硬件或软件的问题出现一些故障,造成故障的原因大致可以分成五类:一是使用环境造成的故障,包括电源不稳定,电磁干扰,工作环境温度高或低,甚至是出现雷击等因素;二是软件故障;三是正常老化造成的故障;四是电气连接故障;五是人为故障。

今天我们整理了20个工控机的常见故障和解决方法。

一、打开计算机电源而计算机没有反应

  1. 查看工控机连接是否正确,电源插座是否有电;
  2. 检查工控机电源,开机后电源风扇是否能正常工作,显示器与主机连接是否正确;
  3. 若电源正常,打开机箱盖查看电源线是否与工控机底板或主板连接正常,底板与主板接插处是否松动,开机底板或主板是否上电,ATX电源是否接线有误;
  4. 如果连接都正常,拔掉内存条开机看看是否报警;
  5. 如果没有报警,请更换CPU或主板。

二、工控机加电后,电源工作正常,主板没有任何反映

  1. 去掉外围的插卡及所连的设备,看能否启动?
  2. 如果不能,可去掉内存,看是否报警?
  3. 检查CPU的工作,是否正常?
  4. 替换主板,检查主板是否正常。

三、加电后底板上的电源指示灯,亮一下就灭了,无法加电

  1. 看是否机箱内有螺丝等异物,导致短路;
  2. 察看有关电源线是否接反,导致对地短路;
  3. 利用替换法,更换电源、主板、底板等设备,进行进一步测试。

四、开机后报警显示器上没有任何显示

  1. 打开机箱盖查看内存条是否安装或者松动;
  2. 拔掉内存条开机后报警声是否相同;
  3. 清除CMOS(可能设置有误)或者更换BIOS;

五、开机后主板不能自检成功

  1. 按“Del”键重新设置CMOS或者清除CMOS。
  2. 更换内存条;
  3. 重新刷新BIOS或者更换相同BIOS芯片。

六、开机后鼠标、键盘都不能使用

  1. 看是否键盘锁锁定,解除键盘锁;
  2. 如果不是,检测主板同底板的连线及键盘、鼠标是否连接正确;
  3. 检查是否接有键盘鼠标一分二转接头,若有就将键盘、鼠标反接使用;
  4. 更换一分二接头;
  5. 更换鼠标和键盘。

七、开机后主板自检成功但无法从硬盘引导系统

  1. 按“Del”键进入CMOS硬盘参数设置和引导顺序是否正确;
  2. 用光驱或软驱引导后,查看硬盘是否有引导系统或硬盘是否正常分区并已经激活引导分区;
  3. 更换新的硬盘,重装系统。

八、开机后不能完全进入系统就死机或者出现蓝屏

  1. 查看系统资源是否有冲突;
  2. BIOS设置是否有错误;
  3. 更换内存条;
  4. 对硬盘重新进行分区格式化安装操作系统。

九、windows系统在运行过程中死机或者蓝屏

  1. 查看工控机是否温度过高;
  2. 查看是否安装了错误的或者过期的驱动程序;
  3. 查看系统中是否感染病毒;
  4. CPU风扇和电源风扇是否还在正常转动;
  5. 系统文件或者应用程序以及磁盘是否损坏;
  6. 查看是否因内存有问题或为内存不兼容。

十、无法正确安装设备驱动程序

  1. 查看驱动程序是否是正确和最新;
  2. 驱动程序是否需要该操作系统的补丁程序的支持;
  3. 其它设备占用的资源是否和需要驱动的设备占用的资源有冲突;
  4. 若是外围设备,换一个插槽并重装驱动;
  5. 更换设备并重装驱动程序。

十一、开机后主板能正常工作,BIOS检测到键盘部分,报告键盘出错?

  1. 看是否键盘锁锁定,解除键盘锁
  2. 如果不是,检测主板同底板的连线及键盘、鼠标是否连接正确。

十二、开机后其他部分工作正常,软驱的读盘灯一直常亮软驱不能使用?

检查软驱数据线是否接反。

十三、加电后底板上的电源指示灯,亮一下就灭了,无法加电?

  1. 看是否机箱内有螺丝等异物,导致短路
  2. 查看有关电源线是否接反,导致对地短路
  3. 利用替换法,更换电源、主板、底板等设备。

十四、开机后内存自检与实际容量不符

  1. 查看主板显存(主板集成显卡)是否与主板内存共享,这样会从内存里分掉一部分作为显存
  2. 查看内存是否为小颗粒内存(即内存上每颗芯片容量小于16M,如128M内存应该有8颗芯片),因为部分老芯片不支持大颗粒内存,插上后只显示一半容量
  3. 有极少一部分主板使用了比较特殊的CPU,占用部分内存作为指令解码器,用于CPU指令集转换,因而造成内存容量不符

十五、工控机装硬盘以前可以启动,安装硬盘后发现不能启动?

检查硬盘数据线是否接反

十六、工控机在公司测试正常,到客户那儿开机刚进入系统就没有显示,显示器信号灯不停闪烁?

一般为分辨率或刷新率设置过高,造成客户的显示器不能显示,进入安全模式从新设置即可。

十七、进入系统后找不到PS/2鼠标

  1. 查看是否使用了一转二的转接头并正常连接,有时需要键盘和鼠标交换一下插头
  2. 按“Del”键进入CMOS查看PS/2选项是否打开
  3. 查看是否占用了PS/2鼠标所使用的IRQ(一般BIOS给PS/2鼠标分配的IRQ是12)
  4. 是否已经加载了鼠标驱动(主要是NT操作系统,在安装系统时若没有加载鼠标驱动,以后就不能驱动鼠标)
  5. 更换另外一个鼠标

十八、工控机启动时间超长

  1. 将系统启动文件的自启动项关闭
  2. 运行SCANDISK对磁盘全面检查是否有坏道
  3. 运行磁盘碎片整理程序消除碎片
  4. 运行磁盘清理程序消除垃圾文件
  5. 可能与安装网卡有关,调整网络设置

十九、开机后听见主板自检声但显示器上没有任何显示:

  1. 检查显示器是否与主机连接正常
  2. 另外插一块显示卡查看是否能正常显示
  3. 清除CMOS(可能设置有错误)或者更换BIOS
  4. 更换CPU板(主板集成显卡)或显示器

二十、开机报警听报警的声音分析如下

第一种:Award的 BIOS

1短——系统正常启动

2短——常规错误

1长1短——RAM或主板出错

1长2短——显示器或显卡错误

1长3短——键盘控制器错误

1长9短——主板Flash RAM或EPROM错误,即BIOS损坏

不间断长鸣——内存条未插紧或内存损坏

重复短鸣——电源损坏

无声音无显示:——电源问题

第二种:AMI的BIOS报警声

1短——内存刷新有问题

2短——内存同步检查错误

3短——系统基本内存(前64KB内存区段)检查失败

4短:系统时钟出错

5短——CPU出现错误

6短——键盘控制器8024,A20地址线错误

7短——系统实模式错误,处理器发生异常中断

8短——显卡接触不良或显卡存取错误

9短——ROM BIOS检查错误

10短——CMOS shutdown暂存器存取错误

11短:外部CACHE错误

1长3短——内存错误

1长8短——显示器数据线或显卡未插好


除了以上20种,在工作中我们还会遇各种各样的故障,但是万变不离其宗,建议遵照工控机故障检测的原则:从简到难,先分析后维修,先查软件再查硬件。希望以上整理的内容对各位工控人有用,如有补充欢迎留言或联系我们!
