探秘电脑SATA接口:线缆数量减少11倍,传输速度提升5倍

返回列表 来源: 发布日期: 2019.11.30

探秘电脑SATA接口

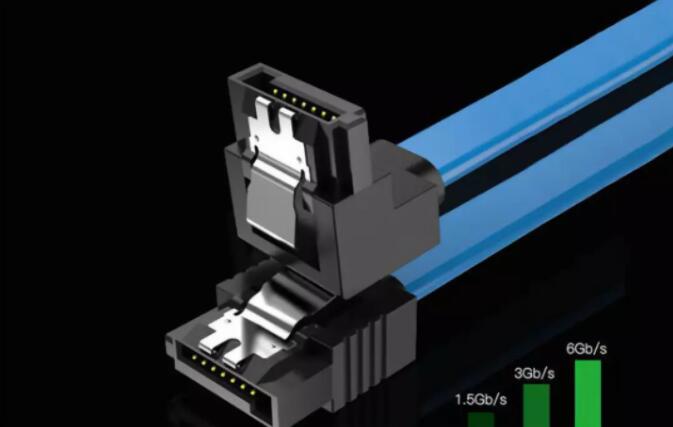

现代电脑中有很多接口,譬如USB、SATA、PCIe,它们都有一个共同的特点:都使用串行技术传输信号。下图是SATA数据线和对应的电源线。

1

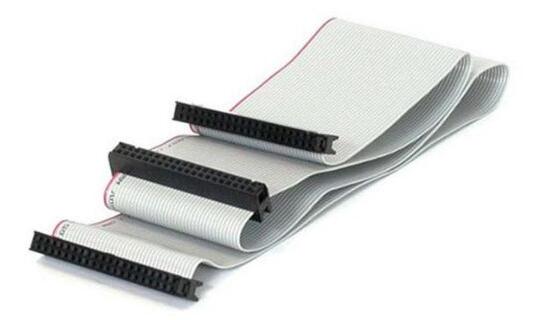

相比它的前辈——80针的IDE并口数据线,SATA串口数据线只有7根线,但传输速度却更高,这是为何呢?

2

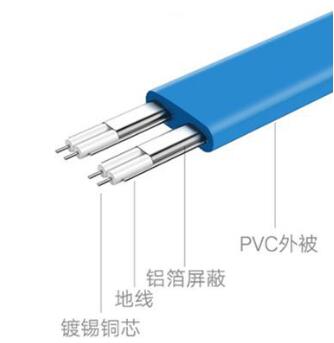

SATA数据线中实际用于数据传输的是两对差分信号线,分别用于数据发送和数据接收。所谓的双通道SATA数据线,其实就是一个发送通道、一个接受通道。与传统的一根信号线配一根地线的做法不同,差分传输在两根线上都传输信号,这两个信号的振幅相同,但相位相反。接收端比较两个电压的差值来判断数据的内容。

3

差分信号线需要尽可能地等长、等宽、紧密靠近。在下图东芝TR200固态硬盘的拆解中能够看到,成对的差分信号在PCB走线上靠近在一起。抗干扰性强是差分传输的优势,串行SATA虽然比并行IDE数据线的线对数量少,一次传输的数据量小,但SATA可以大幅地提高传输速率,实现比并行IDE更高的带宽。从2000年提出SATA 1.0到现在,SATA已经有近20年的历史,目前仍是电脑中使用最广泛的硬盘接口标准。SATA接口的固态硬盘以低成本、高可靠性站稳了脚跟。尤其是以东芝TR200为代表的新一代3D闪存固态硬盘具备了极高的性价比优势。不过,串行技术虽然提高了数据传输率,但依然面临着自己的性能天花板,当SATA发展到3.0版本6Gbps传输率之后遇到了瓶颈,如需更高的性能就不得不转向PCIe通道。

4

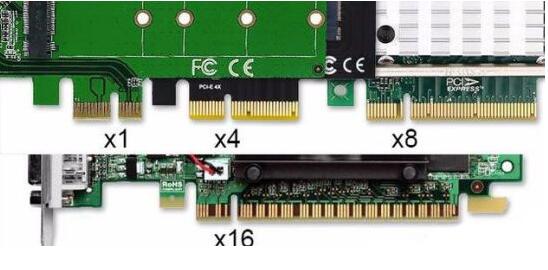

PCIe虽然也使用串行技术,但它可以通过多通道来翻倍提升传输带宽。我们平时看到的x1、X4、X16就是指1个、4个和16个PCIe通道。

5

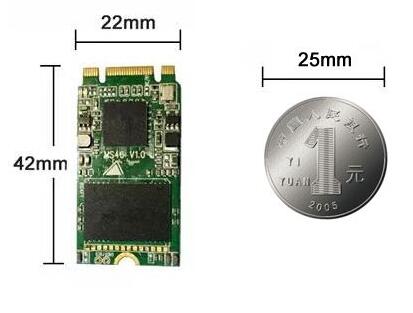

由于使用PCIe通道,M.2 NVMe固态硬盘可以发挥出比SATA更高的性能。读写速度提高只是其中一方面,真正提升使用体验的主要还是NVMe协议带来的更低读写延迟。

6
