为了保证这套测控设备的先进性,需要满足其高速的同步数据采集和振动分析功能,同时保证系统精度与稳定性。
这样的功能要求,本就让刘工感觉“压力山大”,再考虑到国产化项目涉及的硬件,软件,操作系统的芯片元件等多个方面,一时间刘工的设备国产化进程也无从下手。自2020年,新冠疫情和国际环境极大地改变了世界格局。在我国经济与技术实力高速发展以及国家战略的积极引导下,国产化作为一种全新的趋势与机遇正在形成并逐渐加速。而测控系统作为打造国之重器的重要技术装备,其国产化进程得到更多的关注。

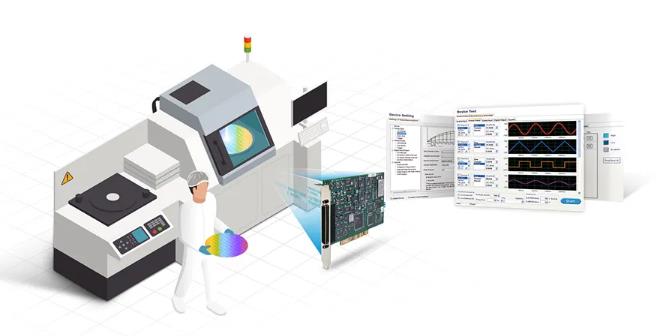

关键时刻,研华助力国内企业打造的成功案例为刘工带来灵感,其解决方案涵盖了系统级、OS级和芯片级三大层面,以测控设备国产化“三部曲”,奏响中国“智”造的美妙乐章。纵观半导体的制造流程,晶圆针测是非常重要的一环。检测晶圆的响应参数进行特性分类,需通过电压输出激励待测晶圆,再由高速的模拟量监测给电过程中的响应特性,同时需要大量DiDo的开关量控制探针台位置。
针对上述需求,研华为该晶圆针测环节提供了一款具有16位高分辨率和高达1M的采集速度,并可同时输出两路波形的高速采集与控制卡(PCIE-1816H),另外依据不同的数字控制点选配了多款控制卡(PCI-1737/1757/1753 IO)。基于三大维度,成功助力晶圆检测设备实现国产化。
如果说半导体晶圆检测设备的国产化进程让刘工大开眼界,那么另一项数控机床结构测试设备的国产化成功案例,则让刘工彻底吃下一颗“定心丸”。
在智能制造的大趋势下,数控机床正向着高精度、高速度、高生产效率的方向发展,这对机床的动态特性提出了更高的要求。此外,通过模态测试与分析建立机床的结构动力学模型,也成为优化机床设计与性能、及早发现潜在问题的有效途径。
对于机床的模态分析而言,更是一项“精细活”。其主要是使用力锤、激振器或者激振台产生脉冲冲击,利用加速度传感器在多点进行同步响应信号的采集,再用数学分析方法计算机械结构的固有振动特性,每一个模态都有特定的固有频率、阻尼比和模态振型。这套系统此前一直由国外公司提供,不仅面临着市场供货不足的问题,其高昂的价格也让人望而却步。
除此之外,国外模态试验系统也面临着技术瓶颈。为保证实验数据精度和振型辨识要求,需要在数控机床的主轴、立柱和工作台布置几十个测点,每个测点采用XYZ三向加速度传感器,采集通道高达100路以上。国外系统的模态测试系统一般仅有32通道,只能采取分区测试的方法,不仅非常耗时,而且由于各区域的测试不是在同一激励下进行的,后续分析计算也极为复杂。

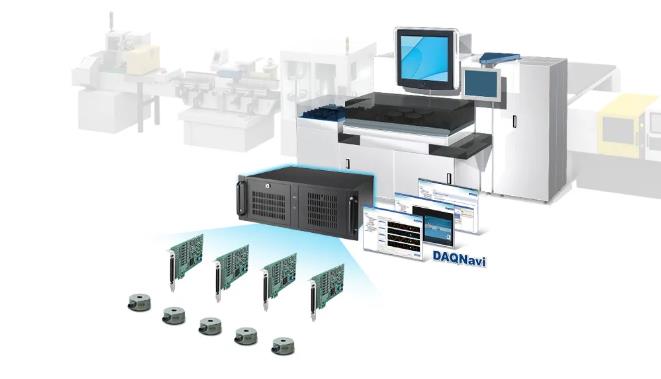

针对数控机床模态试验,研华为客户量身打造了一套104通道同步振动模态测试系统。该系统采用13张PCIE-1803,每片PCIE-1803支持8路信号,共104路,使用内部同步总线可实现纳秒级同步时间,误差小于100ns。此外通过增加主机系统,可以实现200通道以上的同步采集。应变片信号采集通过2片PCIE-1813 实现,系统选用IPC-623BP机箱配合PCE-7B17底板支持15片PCIE板卡。软件兼备加速规传感器的灵敏度、供电方式、耦合方式、采样频率等设置,同时具有数据采集、曲线显示和数据保存的功能,实为打造系统级国产化的理想路径。
如此一来,研华提供的同等功能精度的硬件产品,有效解决了国外模态测试系统价格高、备件不足的弊端,保证了系统的精度和稳定性,在与客户的密切合作与快速服务中,高效完成国产化替代的进程。
在研华国产化方案的助力下,刘工成功实施了设备国产化,实现了系统的自主可控,为企业的生产效率及产品质量带来质的改变。
放眼未来,国产化之路任重道远,仍有诸多挑战等待突破,等待我们探索其背后的机遇。下一期“OS级国产化”,我们将继续开启“实战演练”,带你揭开中国操作系统国产化的序幕,敬请关注!
