Agrade睿达带你全面了解SD卡的前世今生

返回列表 来源: 发布日期: 2020.09.22

从多方面带你了解SD卡.fw

SD卡是什么?大家都使用过SD卡,通俗一点说,就是存储卡。SD卡是Secure Digital Card卡的简称,直译过来就是“安全数字卡”,是由日本松下公司、东芝公司和美国SANDISK公司共同开发研制的全新的存储卡产品。下面我们一起来了解一下SD卡的前世今生。

SD卡进阶历程

3

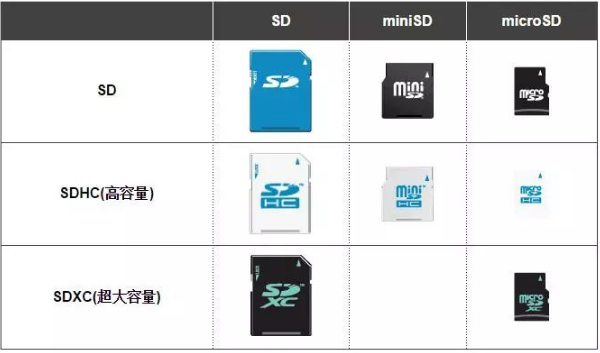

SD卡家族
· 从SD到mini SD到micro SD ,三种尺寸满足你的需求

根据外型,可以大致将SD卡划分为:SD卡、mini SD卡、micro SD卡(旧称TF卡)。不同设备使用不同尺寸的SD卡。标准SD是最大的一种,这种卡有标准的“缺角”设计。Mini SD卡小于标准SD卡,这种卡原本是为笔记本电脑而设计,但由于笔记本已兼容标准尺寸的SD卡,现在非常少见了。Micro SD是最小的一种SD卡标准,也就是通常意义上我们说的TF卡。

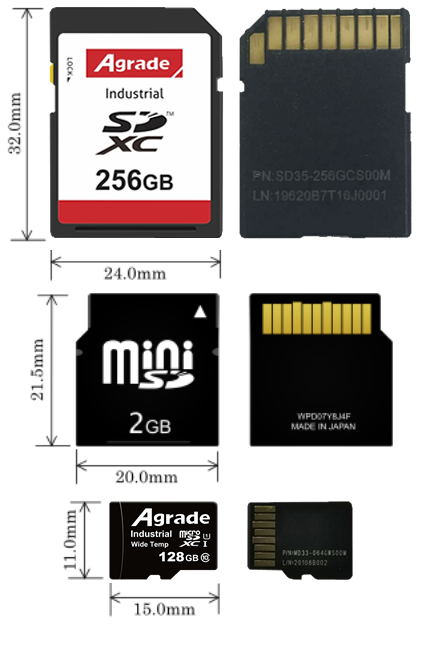

不同形状的SD卡

1

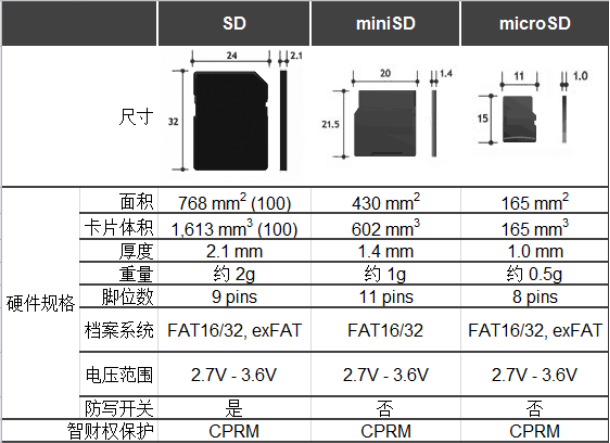

不同形状的SD卡的详细参数

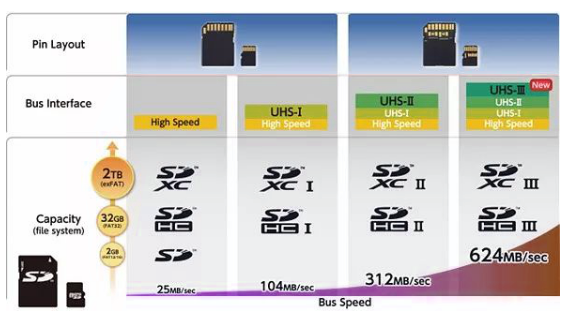

· 从SD到SDHC到SDXC,从Class10到UHS-Ⅰ、UHS-Ⅱ到UHS-Ⅲ

SD卡协会不断推出新的规范和新的标准,让SD卡的性能直线提升,使其在速度和容量上跟上甚至超过主机发展的节奏。根据SD卡的容量,SD卡分为SD、SDHC(SD High Capacity)、SDXC(SD Extended Capacity)三种标准。

2

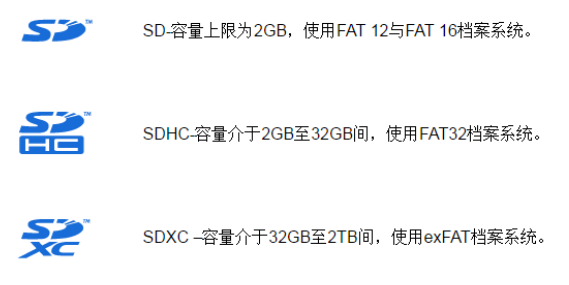

SD卡的3种容量标准


不同容量的SD卡在速度上又进行了细分。SD规范2.0中,SD卡被分为普通卡和高速卡,其读写速度标准为Class 2、Class4、Class6、Class10。而UHS,全称Ultra High Speed(超高速),是与SDXC同时推出的SD卡读写速度标准(SD规范3.01和SD规范4.0),适用于SDHC、SDXC中。目前,已上市的只有读写速度为UHS-Ⅰ(传输速率104 MB/s)和USH-Ⅱ(传输速率312 MB/s)的SD卡。USH-Ⅲ今年2月在CP+上发布,其使SD卡传输速率加倍,高达 624 MB/s。

1

不同读写速度标准

高速SD卡何以牛逼

· SD卡自身条件——脚位
第一代SD卡只有一排脚位,只能接受一般速度、高速度和UHS-Ⅰ卡接受总线界面信号。而第二代SD卡,即标准尺寸的SD卡与micro SD卡新增了第二排脚位配置,来迎合UHS-Ⅱ信号的使用。而其保留的第一排脚位,是用于接受第一代SD卡总线界面信号,以提供与现存不能接受UHS-Ⅱ的设备共用性。但对于刚刚发布的UHS-Ⅲ高速接口信号,同样被分配到UHS-Ⅱ的SD卡插脚的第二排,这就不会改变现有SD卡的物理尺寸或形状。因为从 UHS-II 到 UHS-III 仅涉及物理层 (PHY) 技术变化,使现有的 UHS-Ⅱ产品相对方便和快速地升级至 UHS-Ⅲ。

UHS具体和速度的联系

无UHS:单排触点,最高标准C10(持续写入速度不低于10MB/s),理论速度不超过25MB/s(通常指读取速度,写入速度会稍低一些)。
UHS-I:单排触点,最高标准C10、U3、V30(持续写入速度30MB/s),理论速度104MB/s。这是目前市场的最主力产品。
UHS-II:双排触点,最高标准C10,U3,V90(持续写入速度90MB/s)。全双工模式理论速度156MB/s、半双工模式理论速度312MB/s。
UHS-III:双排触点,最高标准C10,U3,V90,全双工模式即可达到624MB/s。不过,目前还没有实际产品。
1

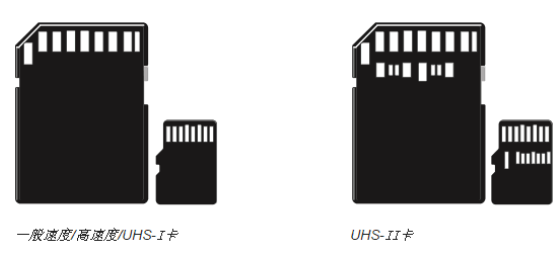

第一代和第二代SD卡的脚位配置
2
速度等级划分及各自适应的视频对象
3

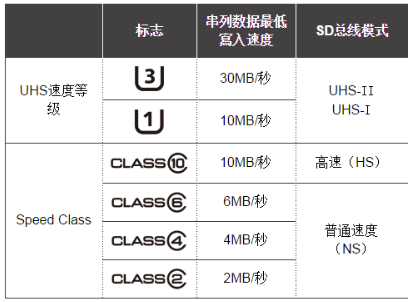

速度等级和UHS高倍速度等级
4

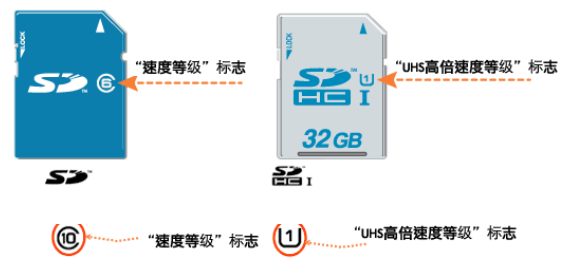

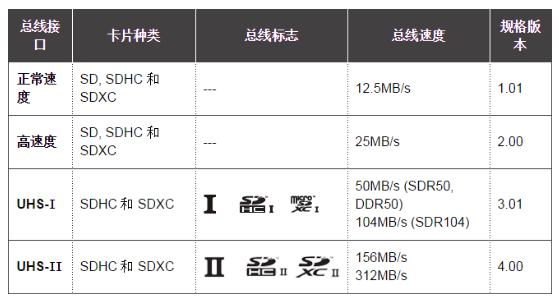

不同SD卡的总线接口、标志和速度
TIPS:UHS与class10采用的高速总线不同,分别表示不同传输标准的最低速度,因此现在的SD卡可能同时有UHS和Class的标识。
