研华工控机如何设置BIOS?有哪些技巧?

返回列表 来源: 发布日期: 2019.05.08
       研华工控机是我们日常工控领域常见的工控机,它不仅包括4U工控机还有研华平板电脑之类的一体机,那么您知道研华工控机的BIOS如何设置,有哪些技巧吗?作为黄金级代理商,我们深圳联乐实业就为大家总结了一下这方面的知识。

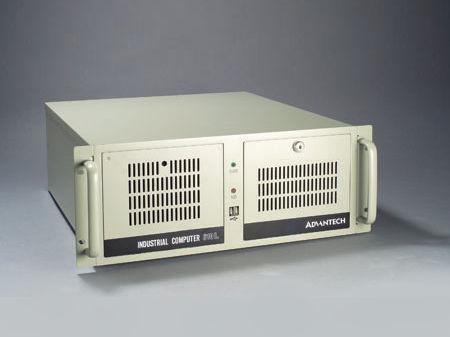

610
       BIOS 是英文“Basic Input Output System”的缩略语,翻译成中文是“基本输入输出系统”,它保存着计算机重要的基本输入输出的程序、系统设置信息、开机后自检程序和系统自启动程序,为计算机提供底层的、直接的硬件设置和控制,使系统运行在好状态下。形象地说,BIOS 应该是连接软件程序与硬件设备的一座“桥梁”,负责解决硬件的即时要求。目前计算机的BIOS 设置主要有Award 、AMI 、Phoenix—Award BIOS 和Phoenix 等,研华工控机使用的是Phoenix—Award BIOS。

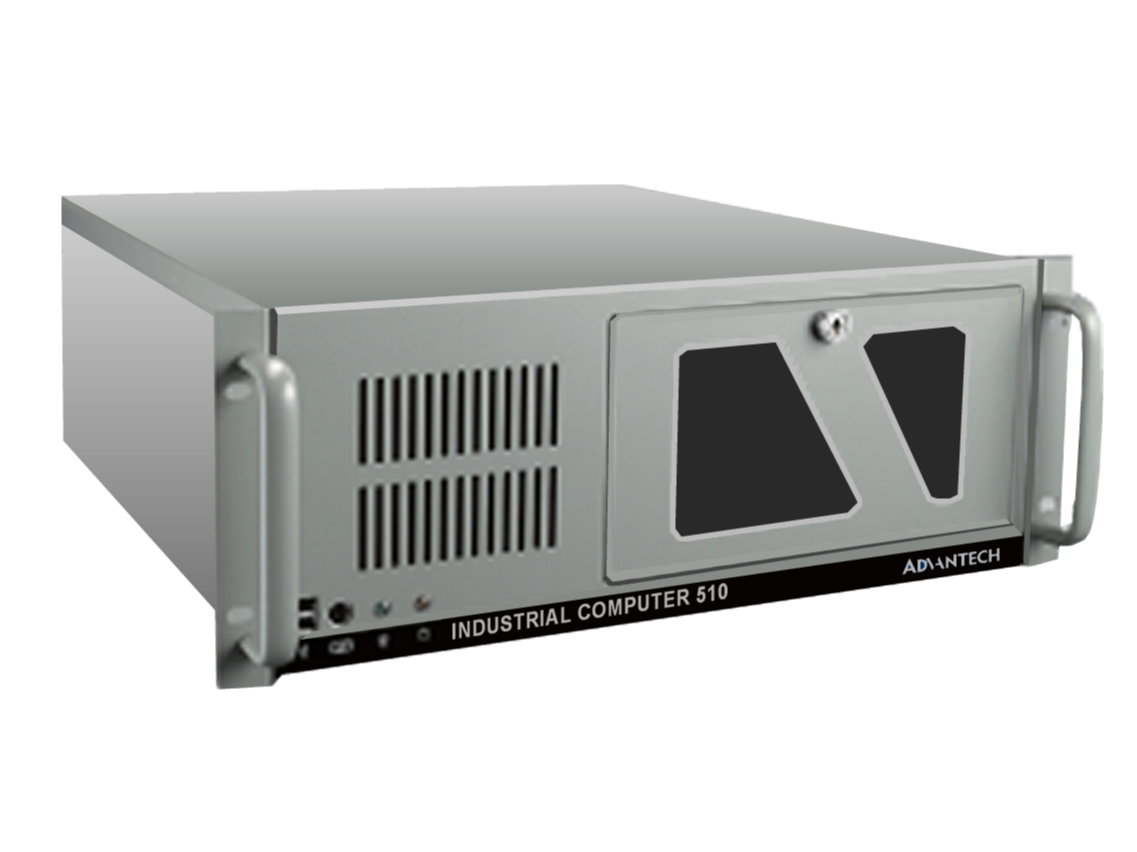

IPC-510

1、 BIOS 设置的主界面

 电源开机后,按DEL 键就会进入BIOS 设置主菜单界面,共有13 个选项,现介绍如下:

(1)Standard CMOS Features(标准CMOS 功能设定):设定日期、时间、软硬盘规格及显示器种类;

(2)Advanced BIOS Features(高级BIOS 功能设定);

(3)Advanced Chipset Features(高级芯片组功能设定):设定主板所用芯片组的相关参数;

(4)Integrated Peripherals(外部设备设定);

(5)Power Management Setup(电源管理设定);

(6)PNP/PCI Configurations(即插即用/PCI 参数设定):此项仅在您系统支持PnP/PCI 时才有效;

( 7 )Frequency/Voltage Control(频率/电压控制):设定CPU 的倍频,设定是否自动侦测CPU 频率等;

(8)Load Fail-SafeDefaults(载入安全的缺省值);

(9)Load Optimized Defaults(载入高性能缺省值):使用此菜单载入好的性能但有可能影响稳定的默认值;

(10)Set Supervisor Password(设置超级用户密码);

(11)Set User Password(设置用户密码);

(12)Save & Exit Setup(保存后退出):保存对CMOS 的修改,然后退出Setup 程序;

(13)Exit Without Saving(不保存退出):放弃对CMOS 的修改,然后退出Setup 程序。



2、外部设备设定

         点击主菜单中的Integrated Peripherals(外部设备设定),进入外部设备设定界面。外部设备设定界面共有10 个选项,其含义如下:

(1)On-Chip Primary PCI IDE(板载条PCI 插槽设定):设定值有:Disabled (禁用)和Enabled (开启),缺省值为Enabled;

(2)On-Chip Primary/Secondary PCI IDE(板载第二条PCI 插槽设定):设定值有:Disabled (禁用)和Enabled (开启),缺省值为Enabled;

(3)IDE Primary MasterPIO(IDE 主PIO 模式设置):四个IDE PIO(可编程输入/ 输出)项允许为板载IDE 支持地每一个IDE 设备设定PIO 模式(0-4)。模式0 到4 提供了递增的性能表现。在Auto 模式中,系统自动决定每个设备工作的佳模式。设定值有:Auto,Mode0,Mode 1,Mode 2,Mode 3,Mode 4;

(4)IDE Primary MasterUDMA(IDE 主UDMA 模式设置):Ultra DMA/33/66/100只能在IDE 硬盘支持此功能时使用,而且操作环境包括一个DMA 驱动程序(Windows 95 OSR2 或第三方IDE 总线控制驱动程序)。如果硬盘和系统软件都支持Ultra DMA/33,UltraDMA/66 或Ultra DMA/100,选择Auto 使BIOS 支持有效。设定值有:Auto(自动),Disabled(禁用);

(5)IDE Primary SlaveUDMA(IDE 从UDMA 模式设置):设置方法同上;

(6)IDE Secondary Master UDMA(IDE 第二主UDMA 模式设置):设置方法同上;

(7)IDE Secondary Slave UDMA(IDE 第二从UDMA 模式设置):设置方法同上;

(8)USB Controller(USB控制器设置):此项用来控制板载USB 控制器。设定值有:Enabled,Disabled;

(9)USB Keyboard Support(USB 键盘控制支持):如果您在不支持USB 或没有USB 驱动的操作系统下使用USB 键盘,如DOS 和SCO Unix,需要将此项设定为Enabled;

(10)Init Display First(开机时的显示设置)。


3、总结

        其实对于Bios只要了解了每项选项的意思,就可以很快上手修改和调整的,如果真的设置一通后不是自己想要的结果,又不知道怎么设置回去,那么请注意看黑板:

1
