研华助力北京环球影城的背后——再生水环廊监控系统打造智能水世界

1

北京环球影城 智慧点亮生活

“研华的解决方案不仅帮助环球影城解决了地下管廊阀门远程监控中的各项痛点,而且完整的解决方案简化了系统集成的难度,降低了二次开发难度和后期运维成本。”
——合鑫佳晨公司段金刚总经理

再生水环廊监控系统方案

小张在控制中心轻点计算机屏幕调出北京环球影城再生水地下管廊阀门的实时监测数据,屏幕中跃动的数据来自研华地下管廊阀门远程监控系统。随后,小张将依据当日用水计划制定的阀门开关控制指令数据录入计算机,这些控制指令透过研华地下管廊阀门远程监控系统中的长达10千米的工业光纤网络迅速传递到遍布园区的70多处阀门控制单元,阀门控制单元依计划迅速完成阀门的开或关,并把阀门的运行状态、故障状态上传至深度处理再生水独立监控平台。

这是发生在北京环球影城再生水处理站控制中心的日常工作瞬间。然而,在几年前,还在国内某旅游景区从事相关工作的小张,如果想获知地下管廊阀门情况或者想完成园区阀门的开合,往往需要先同几个同事一起进行人工巡检。整个景区管网阀门众多、巡检线路漫长,因此一次巡检不仅耗费大量人力,而且所获得的操作与监测结果在时间上也有很大滞后。

类似北京环球影城的大型主题公园,往往拥有更大的景观水系、更加耗费水资源的娱乐设施,也将承载更大的游客人流。这些都将对园区的再生水地下管廊阀门监控带来巨大的影响。显然,传统的人工巡检方式,无论从成本,还是时效的角度,都无法应对大型主题公园再生水地下管廊阀门实时远程监控的需求。因此,北京环球影城亟需建立能够远程监控地下管廊阀门情况的系统。

1

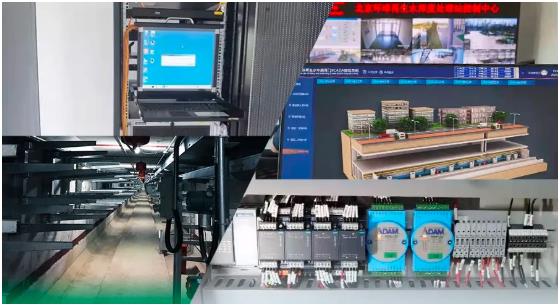

北京环球影城地下管廊阀门远程监控方案现场图

“研华的解决方案不仅帮助环球影城解决了地下管廊阀门远程监控中的各项痛点,而且完整的解决方案简化了系统集成的难度,降低了二次开发难度和后期运维成本。”北京合鑫佳晨信息科技有限公司总经理段金刚指出。

研华助力,环球影城地下管廊阀门监控再添智能

北京是一个缺水的城市。作为全球规模最大的北京环球影城,却环水而生。不仅七大主题公园中的“未来水世界”和“飞跃侏罗纪”与水密切相关,而且其东西走向的景观水系更是长达2.8KM,水域面积达12.5万平方米。北京环球影城的再生水系统不仅担当再生水处理的任务,而且还肩负为北京环球影城日常运营提供足够规模、水质达标和成本低廉的景观用水和娱乐用水重任。环球影城全部建设项目竣工之后,日再生水用水量将达到2.8万吨。

由于环球影城整个再生水系统不仅规模巨大,而且极其复杂,环球影城对其再生水地下管廊阀门远程监控系统的实时性与兼容性都提出了非常高的要求。为保证综合管廊内深度处理再生水管道阀门控制的及时性与安全性,综合管廊深度处理再生水管道内电动阀门采用自动及手动两种控制方式,自动控制时由监控系统实时控制,负责远程控制阀门的开和关,并把阀门的运行状态、故障状态上传至深度处理再生水独立监控平台。另外,在地下管廊内部,不仅无法使用无线网络信号,而且环境潮湿,因此工业光纤网络相对而言就是更好的网络通讯解决方案。

研华地下管廊阀门远程监控系统解决方案可对环球影城相关区域的再生水地下管廊阀门进行远程实时监控,及时杜绝管网事故隐患。而且完整性极高的解决方案以及前期建设和后期维护一体化的服务还可帮助环球影城降低整个系统的建设与运维成本;整体开放式架构也增进了系统间的兼容性,并可方便后期运维时依据业务需求进行升级维护。

研华地下管廊阀门远程监控系统解决方案包括完整的软硬件系统解决方案:

控制主站采用了ARM架构,具有强大的数据处理能力,基于工业光纤的网络架构在潮湿的环境中具备更好的安全性;本地控制器内部搭载WISE- EdgeLink数据采集管理软件及KW编程系统实时系统内核,实时逻辑控制及数据处理云计算,搭配WebOP-107K作为人机交互界面,实现本地人机交互控制;

通讯层面采用研华EKI-7712E宽温工业网管交换机,搭建18个环廊监控站的稳定工业光纤环网,同时与信息中心三层交换机EKI-9612G实现管理及跨网段数据通讯,保证数据传输通讯稳定性;
后台监控站点采用研华IPC-610工业计算机及HPC-7442工业服务器,分别搭载SCADA系统及后端平台软件系统进行调度运维及监控管理工作。

1
系统架构

高完整方案+保姆式服务,省时、省力、省成本

“再生水地下管廊阀门远程监控系统是再生水系统的‘眼睛’与‘手’。如果前方的采集设备无法采集到相关数据、通讯系统无法将数据输送到控制中心、控制中心无法对收集到的数据及时进行分析,控制中心无法远程实时控制地下管廊阀门开与关,再生水处理站就无法及时应对瞬息万变的用水需求”合鑫佳晨段金刚总经理讲到。因此,合鑫佳晨在选择地下管廊阀门远程监控系统解决方案时,不仅要考虑该解决方案是否能解决环球影城相关的各项痛点并且满足其日常运营需求,而且还需考虑方案系统的系统稳定性、系统集成难度、系统维护难度、后期运维支持力度和二次开发难度等因素。除此之外,售前与售后技术支持也很重要。

研华科技工业物联网事业群业务经理银涛涛指出,研华的解决方案不仅凝结了研华在工业自动化领域三十多年的行业经验,也顺应了水务市场数字化、智能化、远程化管理的发展趋势,而且高度完整的解决方案在为客户提供高稳定性高可靠性服务的同时,有效降低了系统集成难度与运维成本,从而达成系统建设的最大价值。此外,研华解决方案的开放式架构,也提升了系统整体的开放性、兼容性以及可升级扩展性。这些都提升了客户的粘性。

“在整个项目建设周期中,研华的品牌声誉通过研华的服务得到了应验。”合鑫佳晨段金刚总经理说,“即便在疫情期间,研华的售前技术支持就十分给力,在方案起草、销售支持、设备选型等诸多环节,只要接收到客户问题,都会及时给出反馈,并提供相关解决方案。在售后阶段,研华对我们的二次开发也提供了有用的技术支持,这些技术支持大大缩短了我们项目实时周期。”
