工控机（Industrial Personal Computer—IPC）是一种加固的增强型个人计算机。工控机是一种采用总线结构，对生产过程及机电设备、工艺装备进行检测与控制的工具总称。工控机具有重要的计算机属性和特征，如具有计算机CPU、硬盘、内存、外设及接口，并有操作系统、控制网络和协议、计算能力、友好的人机界面。工控机经常会在环境比较恶劣的环境下运行，对数据的安全性要求也更高，所以工控机通常会进行加固、防尘、防潮、防腐蚀、防辐射等特殊设计。

工控机全称工业控制计算机，是专门为工业控制设计的计算机，用于对生产过程中使用的机器设备、生产流程、数据参数等进行监测与控制。工控机对于扩展性的要求也非常高，接口的设计需要满足特定的外部设备，因此大多数情况下工控机需要单独定制才能满足需求。

主要结构

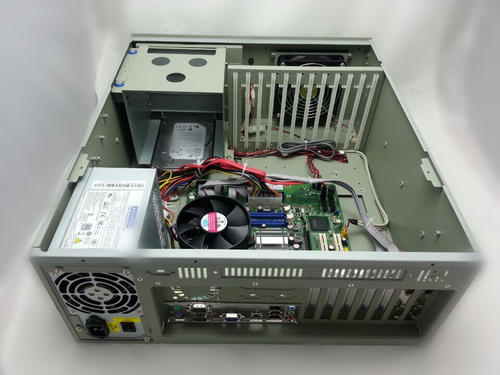

1、全钢机箱

IPC的全钢机箱是按标准设计的，抗冲击、抗振动、抗电磁干扰，内部可安装同PC-bus兼容的无源底板。

工控机箱分类：

IPC（Industry Personal Computer）简称工控机，或者工业计算机，

DVR（digital video recording）。工控电脑是在恶劣的环境下使用，对产品的易维护性、散热、防尘、产品周期、甚至尺寸方面都有着严格的要求。因此在设计和选择工控机平台的时候，考虑的更多的是机构的设计，然后才是对性能等的考虑。如中昌的工控基本没有这些保护.

（一）高度一般分1U（44MM*430MM*XX），2U（88*430*XX），3U，4U（176MM*430MM * XX），5U，6U，7U，8U等，一个1U的高度是44MM，其他高度依次类推；

（二）长度：国际标准的长度有两种450MM与505MM，根据客户的具体要求还可以扩分其他长度，比如：480MM，500MM，520MM，530MM，600MM等；其中450MM~~520MM的尺寸机箱占市场需求的90%以上；加长型机箱的作用主要是有以下3个：一个是安装双CPU至强12” * 13”的主板，必须要 520MM的长度才能安装这样的大板；另外一个是安装工业CPU长卡或者是300MM长的视频卡等需要足够的扩展空间；最后一个是散热空间的考虑，由于有些监控用户需要安装多路视频卡与多个硬盘，比如64路，128路等，10个硬盘就需要很好的散热效果；

（三）卧式与壁挂式

壁挂式：此外，由于某些设备制造商需要把控制中心（IPC）放置在其设备之中。因此对工控机的体积有较为严格的要求。传统的上架式19英寸机箱体积基本很难满足要求，因此针对此种客户需求，推出了壁挂式的机箱。例如某品牌的IPC－6606/6608壁挂机箱系列。这类机箱由于体积小，并且应用环境在某设备内部，因此设计理念也重在散热和扩展性能上。下图是IPC－6806应用在某测试平台的机柜内部状态。

工控机箱内部结构：

硬盘架，光驱架:硬盘架一般分两种，一种是分拆式，一种是压卡式。

品质优异的机箱一般都带金属弹簧防震功能；安装硬盘数量一般从4—15个；

底板：底板的规格有多种；主要以主板的规格来划分。普通的主板一般都可以安装；其中520MM以下长度的机箱是安装不了12*13的双至强大板的主板的，必须要520MM长度的机箱才能安装。

压卡条：主要起固定作用。有安防监控的安装视频长卡，或者是工业CPU长卡时，必须要固定长卡，以免使用过程中出现晃动，不牢固等现象。

后槽的扩展：有7槽或14槽两种；14槽的背板主要的用途是安装多路视频卡，比如有些大型的监控系统，则要64路，或者128路时，必须要换成14槽的背板；

工控机箱的导热：散热结构的合理性是关系到计算机能否稳定工作的重要因素。

工控机箱的抗震：工控机箱在工作的时候，由于机箱内部的光驱、硬盘、机箱里的多个风扇在高速运转的时候都会产生震动，而震动很容易导致光盘读错和硬盘磁道损坏以至丢失数据，所以机箱的抗震性也是机箱关键的一个结构设计方案。

工控机箱的电磁屏蔽：主机在工作的时候，主板、CPU、内存和各种板卡都会产生大量的电磁辐射，如果不加以防范也会对人体造成一定伤害。这个时候机箱就成为了屏蔽电磁辐射，保护健康的一道重要防线。屏蔽良好的机箱还可以有效地阻隔外部辐射干扰，保证计算机内部配件不受外部辐射影响。工控机箱为了增加散热效果，机箱上必要的部分都会开孔，包括箱体侧板孔、抽气扇进风孔和排气扇排风孔等等，所以孔的形状必须符合能阻挡辐射的技术要求。机箱上的开孔要尽量小，而且要尽量采用阻隔辐射能力较强的圆孔。其次，要注意各种指示灯和开关接线的电磁屏蔽。比较长的连接线需要设计成绞线，线两端的裸露的焊接金属部分必需用胶套包裹，这样就避免了机箱内用电线路产生的电磁辐射。

2、无源底板

无源底板的插槽由总线扩展槽组成。总线扩展槽可依据用户的实际应用选用扩展ISA总线、PCI总线和PCI-E总线、PCIMG总线的多个插槽组成，扩展插槽的数量和位置根据需要有一定选择，但依据不同PCIMG总线规范版本各种总线在组合搭配上有要求，如PCIMG1.3版本总线不提供ISA总线支持，该板为四层结构，中间两层分别为地层和电源层，这种结构方式可以减弱板上逻辑信号的相互干扰和降低电源阻抗。底板可插接各种板卡，包括CPU卡、显示卡、控制卡、I/O卡等。

3、工业电源

早期在以Intel 奔腾处理器为主的之前的工控机主要使用为AT开关电源，目前大部分工控机与PC机一样主要采用的是ATX电源，平均无故障运行时间达到250，000小时。

4、CPU卡

IPC的CPU卡有多种，根据尺寸可分为长卡和半长卡，多采用的是桌面式系统处理器，如早期的有386486586PIII，现主流为P4、酷睿双核等处理器，主板用户可视自己的需要任意选配。其主要特点是：工作温度0-60℃；带有硬件；也有部份要求低功耗的CPU卡采用的是嵌入式系列的CPU。

5、其他配件

IPC的其他配件基本上都与PC机兼容，主要有CPU、内存、显卡、硬盘、软驱、键盘、鼠标、光驱、显示器等。
