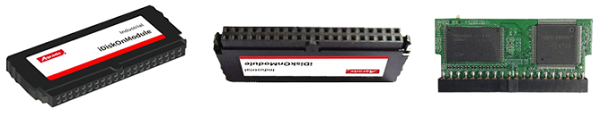

IDE DOM电子硬盘正是把控制器和闪存芯片集成在一起的硬盘驱动器,我们把它叫做DOM(Disk On Module)电子盘。

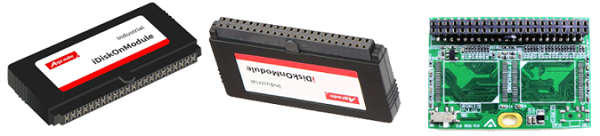

DOM电子盘有40Pin和44Pin两种接口,可以直接与40-Pin 或 44-Pin 的母板IDE连接器连接。
PIO模式(Programming Input/Output Model):
通过CPU执行I/O端口指令来进行数据读写的数据传输模式,是最早的硬盘数据传输模式。在PIO模式下,硬盘控制器接收到硬盘驱动器传输过来的数据之后,必须由CPU发出信号将这些数据复制到内存中。PIO模式可分为PIO mode0、PIO mode 1、PIO mode 2、PIO mode 3 和PIO mode 4。数据传输速率:3.3MB/S—16.6MB/S。
DMA模式(Direct Memory Access):
在DMA模式下,CPU只需向DMA控制器下达命令,让DMA控制器来处理数据的传送。DMA控制器直接将数据复制到内存的相应地址上,数据传输完毕之后,再把信息反馈给CPU。DMA模式分为Single-Word DMA(单字节DMA)和Multi-Word DMA(多字节DMA)两种。传输速率16.6MB/S。
Ultra DMA模式(Ultra Direct Memory Access ):
一般简写为UDMA,含义为高级直接内存访问。在DMA优点的基础上,增加了CRC(Cyclic Redundancy Check,循环冗余码校验)。在以往的数据传输模式下,一个时钟周期只能传输一次数据,在UDMA模式下,逐渐应用了Double Data Rate 技术。在UDMA133之后,受限于IDE接口的技术规范,无论连接器、连接电缆还是信号协议都出现了很大的技术瓶颈,而且其支持的最高数据传输率也有限。在IDE传输率提高的同时,也就是工作频率提高的同时,IDE接口交叉干扰、地下增多、信号混乱等缺陷也给其发展带来了很大的制约,已逐渐被SATA、M.2等接口取代。
