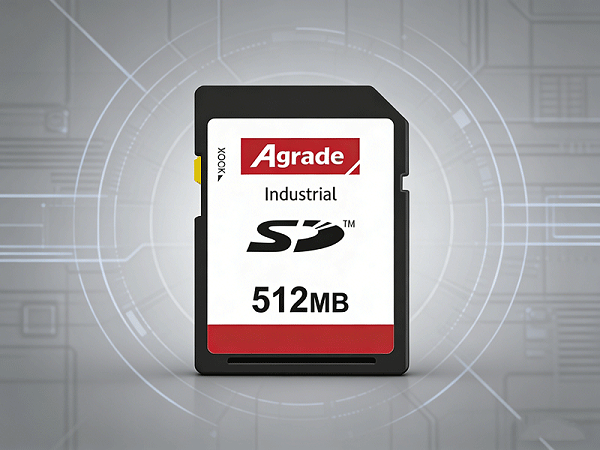

在物联网设备、便携式医疗仪器和远程传感器等电池供电场景中，存储介质的功耗直接影响设备续航和可靠性。工业级SD卡通过动态电源管理、无源电路设计和散热结构创新，在保持高性能的同时将功耗降至最低。本文解析低功耗设计的关键技术与实际收益。

一、动态电源管理：按需供电的智能策略

工业级SD卡的主控芯片集成多级电源管理单元(PMU)，根据工作状态动态调整功耗：

工作模式(Active)：读写操作时，供电电压3.3V，电流典型值80-150mA，功耗约260-500mW。

待机模式(Standby)：无操作但保持连接时，主控进入低功耗状态，电流降至0.5-2mA，功耗约1.5-6.6mW。

休眠模式(Sleep)：设备长时间闲置时，主控切断NAND闪存供电，仅保留唤醒电路，电流低至0.1mW以下。

优化效果：相比消费级SD卡(仅支持基本待机模式)，工业级产品在间歇性写入场景下功耗降低40%-60%。以每小时写入1分钟、其余时间休眠的工作模式计算，功耗可从约15mW降至6mW。

二、无源电路设计：从硬件层面降低损耗

低功耗工业级SD卡在电路设计上采用多项节能技术：

低漏电晶体管：选用亚阈值漏电流低于0.1nA/μm的MOSFET，减少静态功耗。

陶瓷电容替代钽电容：陶瓷电容的等效串联电阻(ESR)更低，充放电损耗减少30%。

无源时钟电路：使用外部晶振替代内部RC振荡器，时钟精度更高且功耗降低50%。

三、深度休眠与快速唤醒

针对物联网设备长周期休眠的特点，工业级SD卡支持深度休眠模式(Deep Sleep)：

状态保存：将上下文信息写入非易失存储器，完全切断主控和NAND供电。

唤醒时间：从深度休眠恢复到可操作状态需50-100毫秒，适用于每小时唤醒一次的数据采集场景。

功耗收益：深度休眠模式下功耗可降至1μA以下，相比普通待机模式(1mA)降低1000倍。

四、散热结构创新：低功耗的连锁效应

功耗降低不仅延长电池续航，还能改善热管理：

铜箔散热层：在PCB内层铺设大面积铜箔，将热量均匀扩散，避免局部热点。

导热硅胶垫：将SD卡热量传导至设备外壳，利用外壳作为散热器。

低功耗-低温-低漏电正循环：芯片温度每降低10℃，漏电流减少约30%，进一步降低功耗。

实测数据：在连续写入测试中，低功耗工业级SD卡的表面温度比消费级产品低15-20℃，有效避免因过热触发的降速保护。

五、应用场景与选型建议

可穿戴医疗设备：选用支持深度休眠、工作电流低于30mA的型号，搭配低功耗主控可续航1周以上。

无线传感器节点：优先考虑待机功耗低于0.5mW的产品，结合占空比工作模式，电池寿命可从数月延长至2-3年。

手持工业终端：关注读写功耗与性能的平衡，选择支持快速唤醒的型号，避免因唤醒延迟影响用户体验。

六、功耗测试方法

批量采购前可进行功耗验证：

使用功率分析仪(如Keysight N6705)测量SD卡在不同工作模式下的电流波形。

模拟实际工作负载(如每小时写入10MB数据)，积分计算日均功耗。

对比数据手册标称值与实测值，偏差超过20%时需与供应商确认。

低功耗工业级SD卡是实现边缘计算设备长续航的关键组件，在物联网时代的重要性日益凸显。
