固态硬盘的缓存芯片(通常为 DRAM 缓存)是提升其性能的关键组件之一，尽管部分入门级或主打低功耗的 SSD 会省略这一设计，但在中高端产品中，缓存芯片的作用不可替代。其核心功能是通过临时存储数据，优化读写效率、平衡闪存颗粒负载，最终提升用户的使用体验，具体作用可分为以下几个方面：

1. 加速数据读写速度，降低延迟

缓存芯片的读写速度远快于固态硬盘的 NAND 闪存颗粒(即使是顶级 TLC/QLC 闪存，速度也仅为 DRAM 缓存的几十分之一)。当系统需要读取或写入数据时，缓存会先临时存储这些数据：

读取场景：若数据已存在于缓存中(即 “缓存命中”)， SSD 可直接从缓存调取数据，无需访问 NAND 闪存，响应时间可缩短至微秒级(而 NAND 闪存的响应通常在毫秒级)。例如，频繁访问的系统文件、常用软件的核心数据会被缓存，打开软件或加载页面时能明显提速。

写入场景：系统写入数据时，会先将数据暂存到缓存中，待空闲时由主控芯片再批量写入 NAND 闪存。这种 “缓冲写入” 机制避免了频繁对 NAND 进行小容量、碎片化写入，减少了等待时间，尤其在处理大量小文件(如文档、图片) 时，能显著提升写入效率。

2. 减少 NAND 闪存的擦写次数，延长寿命

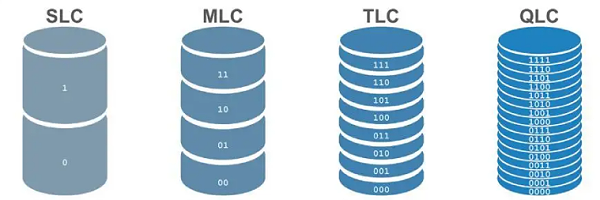

NAND 闪存的擦写次数是有限的(如 TLC 约 1000-3000 次，QLC 约 300-1000 次)，而频繁的小数据写入会加速其损耗。缓存芯片通过 “聚合写入” 功能，将多次零散的小数据先汇总到缓存中，再合并成一次大容量数据写入 NAND 闪存，从而减少对闪存的擦写操作。

例如，用户连续保存多个 1KB 的文档，若没有缓存，SSD 需对 NAND 进行多次小容量写入;而有缓存时，这些数据会先存在缓存中，待积累到一定量(如 100MB) 后再一次性写入，大幅降低了闪存的损耗频率，间接延长了 SSD 的使用寿命。

3. 存储映射表，优化地址管理

固态硬盘的主控芯片需要通过 “逻辑地址到物理地址的映射表”(FTL，Flash Translation Layer) 来管理数据在 NAND 闪存中的存储位置。这张映射表会随着数据的写入、删除、移动而动态更新，若直接存储在 NAND 闪存中，每次访问都需要耗时读取。

缓存芯片会常驻这张映射表，主控可直接从缓存快速调取地址信息，避免了频繁访问 NAND 闪存的开销，尤其在数据碎片化严重时，能有效减少寻址延迟，保证读写性能的稳定性。

4. 应对突发数据负载，维持性能稳定

当面临突发的大量数据读写(如传输大型视频文件、同时运行多个软件)时，缓存芯片能临时 “ 承接” 超出 NAND 闪存即时处理能力的数据，避免性能骤降。例如，若 SSD 的 NAND 闪存持续写入速度为 1000MB/s，而缓存芯片可承受 5000MB/s 的瞬时写入，当用户突然传输一个 20GB 的文件时，前几秒的数据会先存入缓存，维持高速写入的体验，待缓存接近满额时，再逐步将数据转移到 NAND，保证整个过程的流畅性。

无缓存 SSD 的替代方案

部分 SSD(如入门级 SATA SSD 或采用 HMB 技术的 NVMe SSD)会省略独立 DRAM 缓存，转而通过软件技术(如 HMB，Host Memory Buffer)借用主机内存(DDR)来模拟缓存功能。虽然能降低成本，但受限于内存与 SSD 之间的通信效率，其性能表现通常弱于配备独立 DRAM 缓存的产品，尤其在大容量数据读写或长期使用后，容易出现性能波动。

综上，缓存芯片是固态硬盘 “性能加速器” 和 “ 寿命守护者” 的结合体，对于追求高速、稳定体验的用户(如游戏玩家、内容创作者) ，选择配备独立 DRAM 缓存的 SSD 会更符合需求。
