工业级闪存卡:CF卡、SD卡、TF卡技术详解

返回列表 来源: 发布日期: 2019.04.10

随着数码产品的高速普及,近年来闪存卡也进入了高速发展时期,得到了越来越广泛的应用,相机、手机、掌上电脑、随身听上处处都可能用到闪存卡。闪存卡有很多种类,常见的有CF卡SD卡、MMC卡、记忆棒、SM卡、xD卡、TF卡等,其中CF卡已经有了相当长的历史,由于其建立标准的时间长、兼容性好、容量大、价格低等原因而得到了广泛的应用,是通用性 最强的存储卡之一。

CF卡

CF卡的简介


CF卡的全称为“Compact Flash”卡,意为“标准闪存卡”,简称“CF卡”,Compact Flash技术是由Compact Flash协会(CFA)提出的一种与PC机ATA接口标准兼容的技术,CFA由CF技术的主导者组成,不过CF和CF+技术并没有技术和权利金障碍,这也是其得到普及的重要原因之一。CF卡作为一种先进的移动数码存储产品, 当时其优势是很明显的,它具有高速度、大容量、体积小、重量轻、功耗低等优点,很容易就获得了一致的认可。


CF卡的结构


CF卡与其它存储卡相比,有几个特点。CF卡 使用flash作为存储媒介,无需供电也能保存资料,而且工作时耗电量也很低,它在3.3V或者5V的电压下工作,其耗电量只相当于传统存储设备如磁带、硬盘的3%或更低,适合用在移动设备上;如上图,CF卡由两个基本部分组成:控制芯片和闪存模组,闪存用于存储信息,控制芯片用来实现与主机的连接及控制数据在闪存模块中的传输。

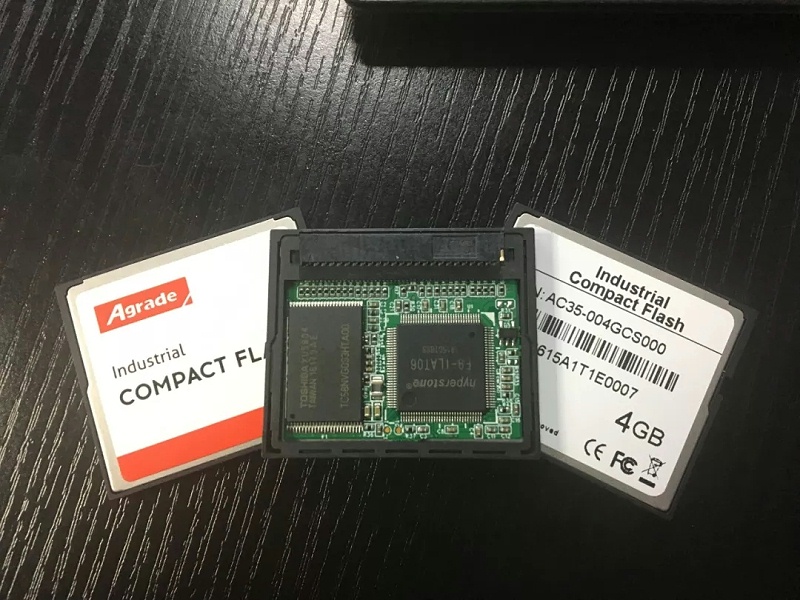

我们结合实物来解说一下。打开后可以发现它是由前后两块金属外壳和里面的电路板组成。

CF卡的结构是比较简单的,控制芯片和若干片闪存分别安装在PCB的两面,然后再加上塑料、强化玻璃或金属质地的外壳。整个CF卡比较坚固,而且没有机械结构,因此除了省电之外,也具有更好的安全性和可靠性,CF卡可以承受比较强的冲击,自如从3米高处摔落都不会对它造成任何影响。在这块CF卡中,使用了一颗台湾的智荣控制芯片和一颗东芝闪存芯片 ,台湾和日本的产品组合不用多讲,肯定知道它的性能和性价比很高


CF卡的物理和硬件接口特性

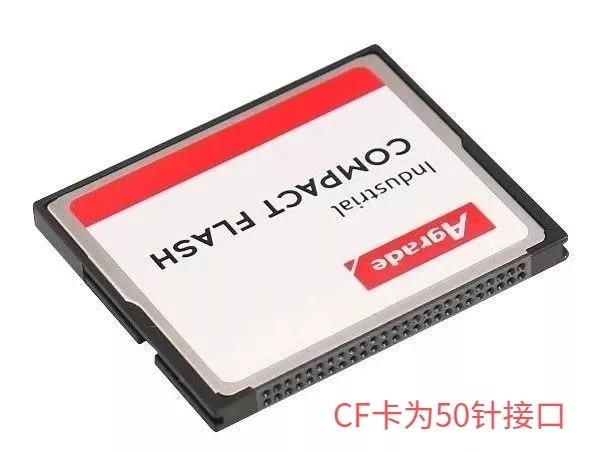

CF卡可以工作在PC卡ATA I/O模式、PC卡ATA存储模式和实IDE模式三种模式下,实IDE模式与IDE接口完全歉。CF卡遵从ATA协议,属于块存储设备,CF卡为50针接口。其中重要的信号线16根数据线、11根地址线(在TureIDE模式下仅用3根地址线)、2根寄存器组选择信号线(CS0、CS1)、数据的读写线(IORD、IOWR)、1根中断信号请求线(INTRQ和1根复位线(RESET)。

在选购和使用CF卡的时候,大家常常会遇到一些问题,在此我们对其中的一些常见问题作出说明。

1.CF卡的容量有多大?

2.CF卡的速度有多快?

3.CF卡的兼容性究竟怎么样?

4.CF卡的断电后数据安全吗?

5.CF卡的大小有多大?

6.CF卡的工作环境,比如防震、电压、温度、功耗?


所有问题的答案都在这里

产品特点:Agrade 工业级CF闪存卡,容量更大,速度更快,稳定性更强,Agrade还提供多种工业级的 CF 卡,每个产品均有常温和宽温两种选择,可以满足不同的应用需要。

产品名称

Compact  Flash(CF)  Agrade/睿达

型号

AC35



容量

SLC:128M~32GB

MLC:4GB~128GB





特征

*  CF卡规范:CF4.1/3.0/6.0, PCMCIA ver.2.1/PC Card ATA ver2.01

* 先进的损耗平衡功能(Wear leveling)和错误检查纠正技术(ECC)

* 重复循环檫写次数:SLC(100000次)  MLC(6000次)

* 断电保护方案

冲击/震动

1500/20

MTBF(h)

2,000,000

工作电压

 3.3/5.0V

工作温度

常温:0℃ ~ 70℃ 宽温:-40℃~85℃

存储温度

-55℃ ~95℃

最大读写速度

读取速度:95MB/S 写入速度:70MB/S

外形尺寸

42.8mm(L)X36.4mm(W)x3.3mm(H)

Agrade 工业级CF闪存卡,应用于PATA接口的小型尺寸装置,适用于各种工业领域以及任何恶劣的环境,工业级 CF卡是今天市场上最可靠和非常耐用的快闪存储产品之一,产品采用最高品质的 NAND,适合需要数据完整和100%正常运作时间的应用。它体积小,结构坚固,非常合适嵌入式的快闪存储需要。

总结:如今,芯片产品几乎无处不在,它是计算机、手机和其它数字电器、工业设备控制、医疗设备等领域的核心部分,芯片存储产品的发展离不开整个产业链的支持,包括设计、制造、封装、测试、生态应用等,2018年芯片产业取得了不错的成绩,随着“芯”品的不断发布,未来Agrade的'芯'片存储产会更加美好,也必将迎来新的突破。


SD卡


SD卡简介

SD卡为Secure Digital Memory Card, 即安全数码卡,是一种基于半导体快闪记忆器的新一代记忆设备。它在MMC的基础上发展而来,增加了两个主要特色:SD卡强调数据的安全,可以设定所储存的使用权限,防止数据被他人复制。

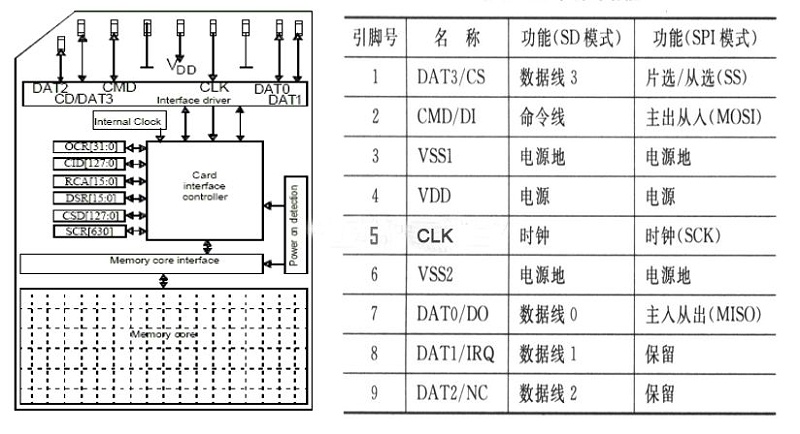

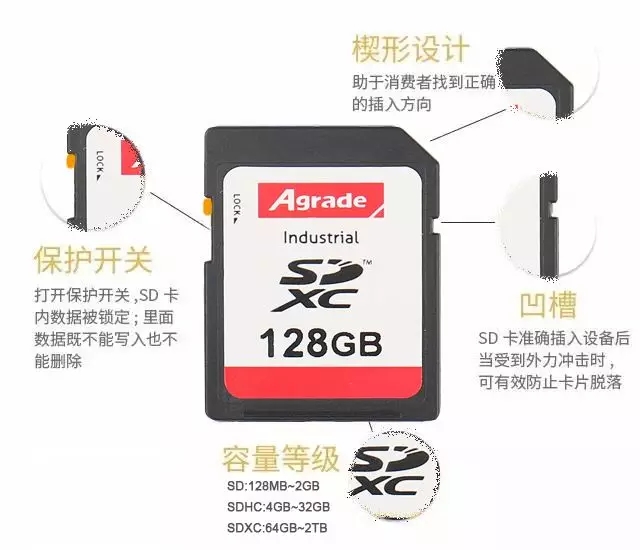

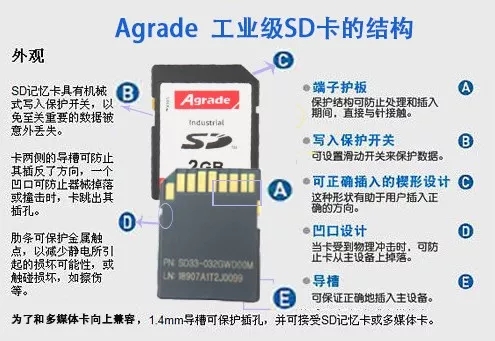

外观及引脚定义

640

特性

Agrade 工业级SD卡的尺寸小,金手指数量少,适合作为小型的嵌入式存储,如应用对温度范围有特别要求,可以选择支持 -40C 至 +85C 的宽温产品。

产品名称

Industrial SD Card Agrade/睿达

系列

Reliable  Series

型号

SD33



容量

SLC:128M~16GB

MLC: 4GB~256GB

aSLC: 4GB~128GB











特征

* SD3.0(UHS-I),SD2.0 和SD2.1规范

* 支持SD和SPI两种模式

* 重复循环檫写次数:SLC(100000)  MLC(6000)

* 硬件写保护功能

* 坏块管理功能

* 先进的损耗平衡功能(Wear leveling)和错误检查纠正技术(ECC)

冲击/震动

1500G/20G

MTBF

>3,000,000h

工作电压

3.3V

工作温度

常温:0℃ ~ 70℃ 宽温:-40℃~85℃

存储温度

-55℃ ~95℃

最大读写速度

读取速度:95MB/S 写入速度:90MB/S

外形尺寸

24.0mm(L)X32.0mm(W)x2.1mm(H)


TF卡


TF卡简介

T-Flash简称TF或者叫 Micro SD卡,就是手机用是那种小内存卡通常在笔记本上都会有 SD 卡的插槽,但不会提供 TF 卡的插槽,因此想让笔记本直接读取 TF 卡,还需要 tf卡到 sd 卡的适配器(sd adapter)

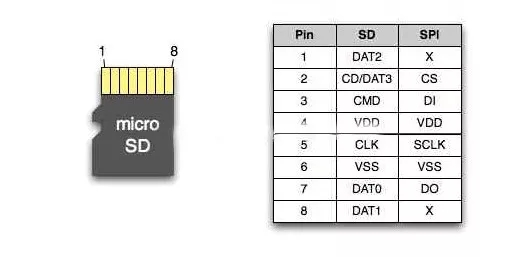

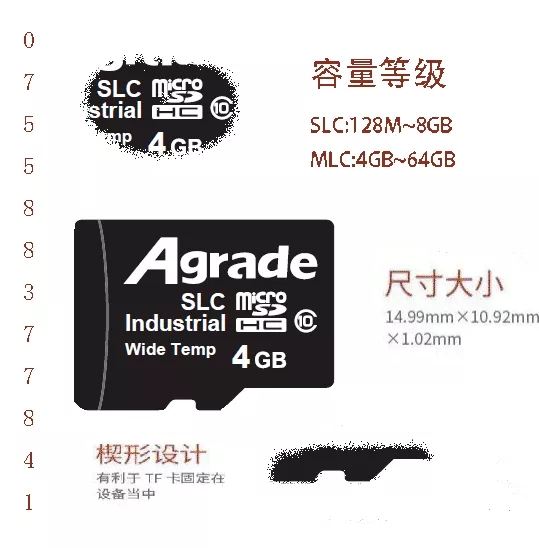

 2、外观及引脚定义

TF卡特性

Agrade 工业级TF卡 重量轻,产品可以承受比较高的振动,如应用对温度范围有特别要求,可以选择支持 -40 至 +85C 的宽温产品。

产品名称

Industrial microSD(TF) Agrade/睿达

型号

MD33



容量

SLC:128M~8GB

MLC:4GB~64GB



特征

* micro  SD 3.0

* 先进的损耗平衡功能(Wear leveling)和错误检查纠正技术(ECC)

* 重复循环檫写次数:SLC(100000次)  MLC(6000次)

冲击/震动

1500/20

MTBF(h)

3,000,000

工作电压

3.3V

工作温度

常温:0℃ ~ 70℃ 宽温:-40℃~85℃

存储温度

-55℃ ~95℃

最大读写速度

读取速度:95MB/S 写入速度:90MB/S

外形尺寸

11.0mm(L)X15.0mm(W)x1.0mm(H)

Agrade 工业级TF卡、SD卡,适用于:GPS设备、便携式音乐播放器、快闪存储器盘、车载设备,尤其在车载行业的应用:随着物联网(IoT)的架构框架日趋成熟,预计车载设备会呈现快速增长,成为工业自动化市场未来发展的焦点。随着IoT的扩张,汽车正在通过网络连接转变为互联设备,到2020年五分之一的车辆将拥有无线连接,而存储产品又是车载系统必需的应用载体,需求也会越来越高。


Agrade提供的工业存储产品具有适用于汽车级闪存解决方案的高性能、高可靠性和高品质。我们用于车内计算系统和汽车工业的工业SD和TF产品经设计可在苛刻的环境下工作,满足车载行业的一切要求标准。

总结:如今,芯片产品几乎无处不在,它是计算机、手机和其它数字电器、工业设备控制、医疗设备等领域的核心部分,芯片存储产品的发展离不开整个产业链的支持,包括设计、制造、封装、测试、生态应用等,2018年芯片产业取得了不错的成绩,随着“芯”品的不断发布,未来Agrade的'芯'片存储产会更加美好,也必将迎来新的突破。


联乐实业,工业存储/工业电脑服务商,高可靠性工业存储产品和解决方案服务商!详情进入www.univo.com.cn或垂询400-888-2720
