联乐小讲堂09:固态硬盘速度的小秘密(四) ST50速度实例

返回列表 来源: 发布日期: 2019.05.08

Agrade(睿达) SATA SSD ST50是一款非常有特色的固态硬盘产品,针对大容量及高端用户,搭载专用的安全功能,为用户提供最可靠的使用环境。

Agrade睿达工业级SSD固态硬盘


采用 Agrade AS3150主控,仅支持SLC&MLC,支持4通道,8CE,理论上最多支持8x4=32个单CE闪存芯片,但ST50是BGA板型,BGA芯片最少有两个模组,每模组最少1CE,所以最多支持16个BGA双CE闪存芯片。

特色功能:


1、支持外部缓存,可以搭载DRAM芯片用于缓冲数据,提升整体性能水平;

2、支持断电保护功能,可以在突然断电的时候,将缓存中的数据写入到闪存中,避免数据损失(可选)。

3、支持硬件销毁功能,在需要的时候,将高电压直接加载到闪存芯片上,烧毁闪存芯片,彻彻底底销毁数据(可选)。

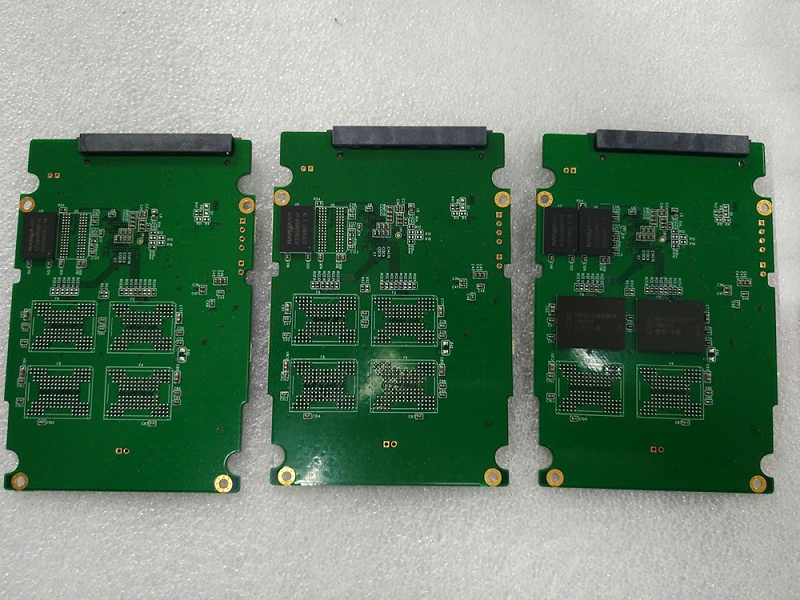

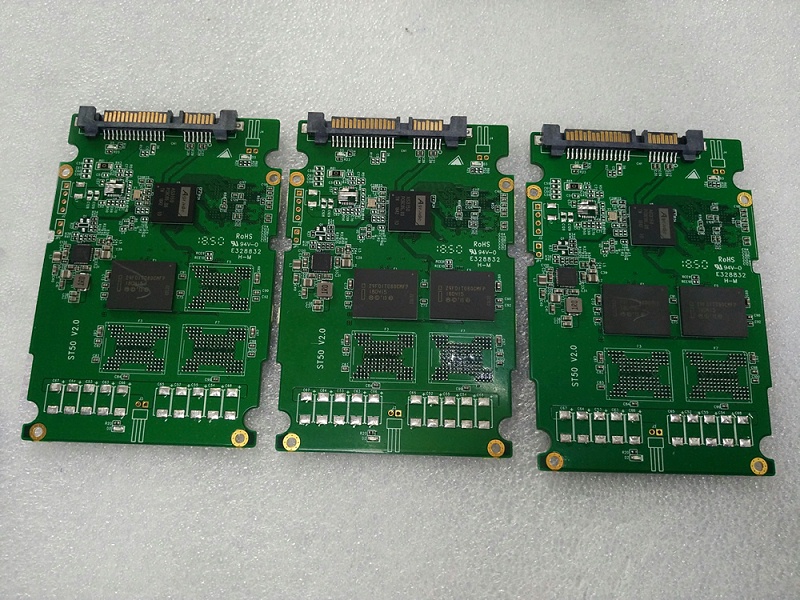

此实例我们采用INTEL原装正片,PF29F01T08OCMFP,BGA封装,MLC类型,128GB容量,双通道,每通道4CE,共8CE。所以此例最多可以贴装4颗,ST50三兄弟实物图:

Agrade睿达工业级SSD固态硬盘

Agrade睿达工业级SSD固态硬盘


我们来看看三兄弟的性能表现

01

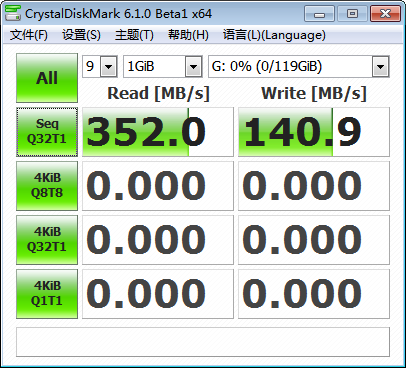

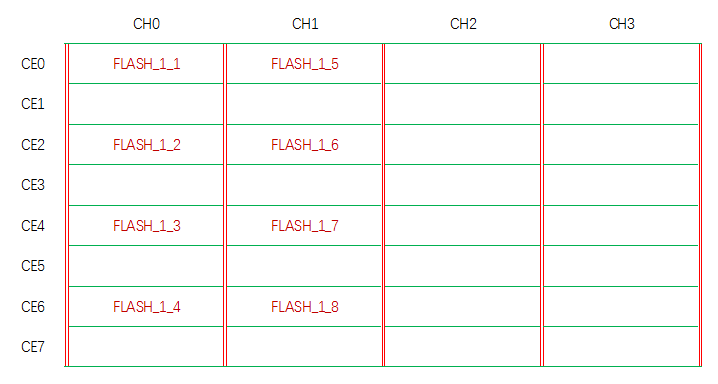

INTEL PF29F01T08OCMFP MLC x 1颗闪存 = 128GB容量  2CH  8CE

Agrade睿达工业级SSD固态硬盘

Agrade睿达工业级SSD固态硬盘


由于BGA封装的闪存等于两颗TSOP封装闪存,在贴装一颗闪存的情况下,就拥有双通道,并且此闪存CE数也达到8个,所以速度表现相当不错,一颗就基本达到了主流速度。[速度基础原则]

02

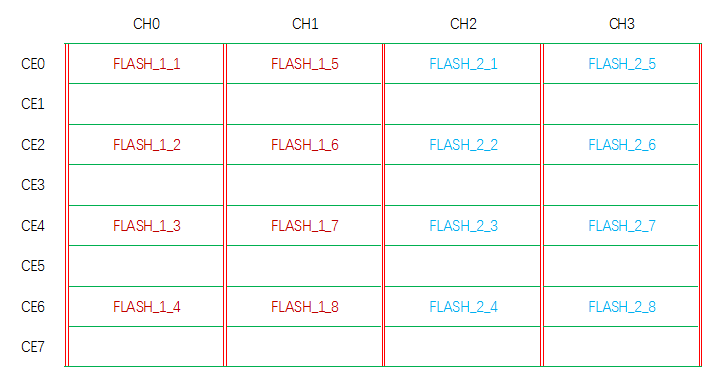

INTEL PF29F01T08OCMFP MLC x 2颗闪存 = 256GB容量  4CH  16CE

Agrade睿达工业级SSD固态硬盘

Agrade睿达工业级SSD固态硬盘

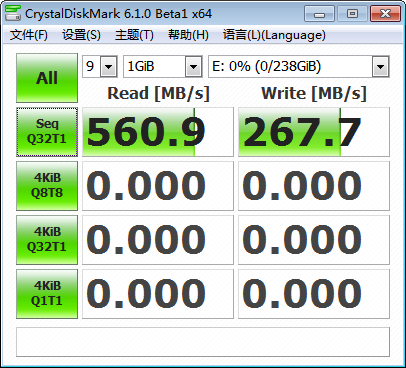

两颗闪存,4通道,16CE,通道翻倍,速度也基本翻倍,符合[通道倍增原则],读速度达到了561MB/s,触到了SATA接口的上限[接口限制原则]。



03

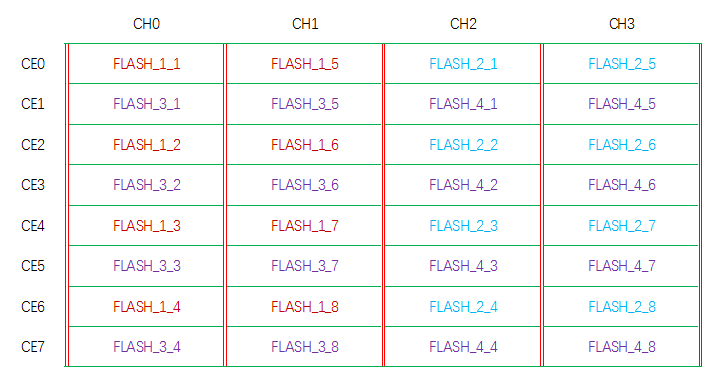

INTEL PF29F01T08OCMFP MLC x 4颗闪存 = 512GB容量  4CH  32CE

Agrade睿达工业级SSD固态硬盘

Agrade睿达工业级SSD固态硬盘

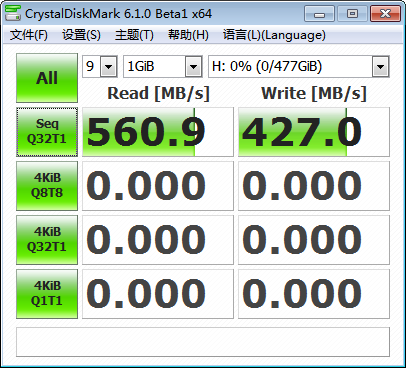

四颗闪存,依然是4通道,但增加到了32CE,通道数和CE数都达到了主控满负荷工作条件。于是,读速度仍然在SATA的上限,写速度也由于CE的加成增加了50%以上。561/427的速度,基本可以视为SATA接口固态硬盘的最最高速,可以看出这片主控的强悍,同时也体现了主控与闪存的最佳结合效果。

现在我们再次证明:
固态硬盘的速度 = 单颗闪存速度 x 通道数量 < 接口实际最高速度


小提示1

顺便提一下TSOP与BGA封装的区别,核心相同,都可以拥有优秀的性能,无所谓哪个先进或落后;但BGA相当于两颗TSOP封装在一起,容量速度加倍的同时,也节约了空间。

小提示2

此类大容量固态硬盘的优点,采用多CE的BGA芯片,可以用较少数量的闪存,达到较大的容量。

小提示3

同时使通道和CE都达到主控的满负荷,可以发挥出主控芯片的全部性能,获得最佳的速度表现。[原则上来说,达到最佳速度的必要和充分条件是:全部使用主控芯片所支持的最大通道数以及最大CE数]

Agrade(睿达) SATA SSD ST50是一款定位于高端工业用户的固态硬盘,大容量可以满足客户对容量的需求;采用MLC闪存芯片,保证工作稳定,数据可靠;速度表现上也达到了SATA接口的最最高速;安全上,可选断电保护功能可以防止意外断电的数据丢失,同时,最终的数据硬销毁功能也能保证客户的数据绝不会外泄;真正地是一款各方面都非常优秀的固态硬盘产品。
