板载迷你mSATA固态硬盘的安装方法

返回列表 来源: 发布日期: 2019.04.26

由于mSATA接口规范在制定之时,之前主要广泛应用于笔记本电脑主板,安装如无线网卡,固态硬盘等设备。不过今年台式机主板也开始支持MSATA固态硬盘接口了,只是用户鲜少接触,不少人并不知道这种接口规范的存在,更别提如何安装使用,随着固态硬盘技术成熟,未来固态硬盘在我们电脑中也将逐渐普及起来,因此电脑爱好者还是一起跟随小编看看如何安装迷你固态硬盘吧。


其实mSATA接口的固态硬盘使用其实并不难,mSATA接口规范的SSD固态硬盘安装甚至只需三步就能完成,详情如下:

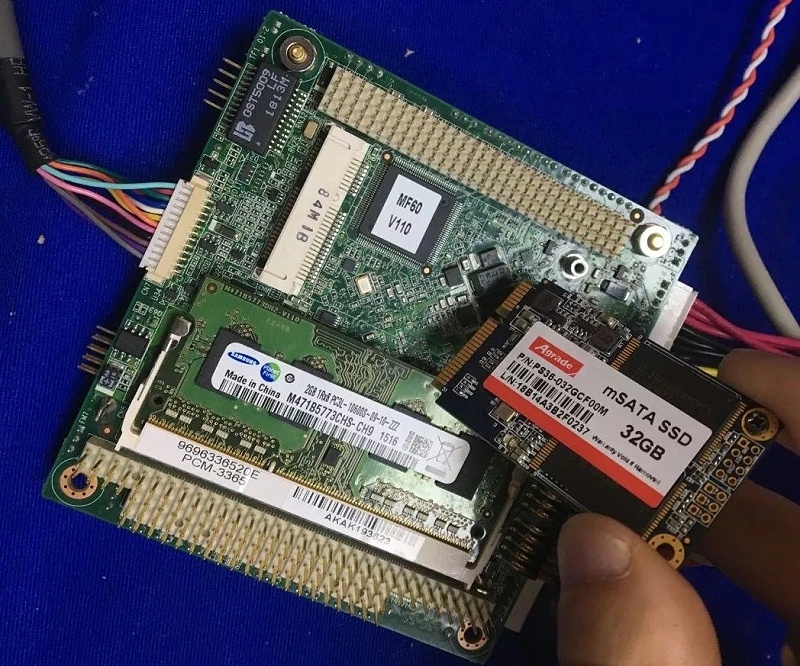

步骤一、首先找到主板中的对应接口(主要今年的一些新主板才有,购买的时候一定要留意与咨询清楚),然后将mSATA SSD固态硬盘呈45°角插入mSATA接口,如下图:


将固态硬盘呈45°角插入mSATA接口

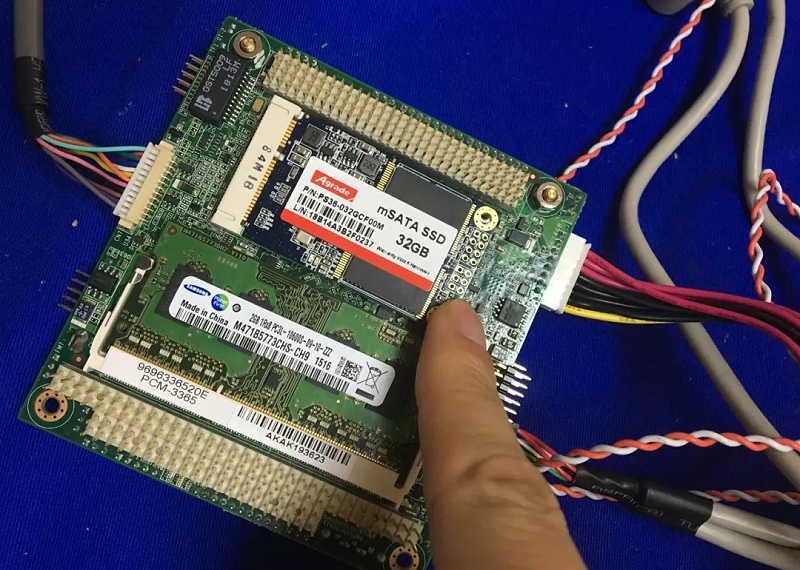

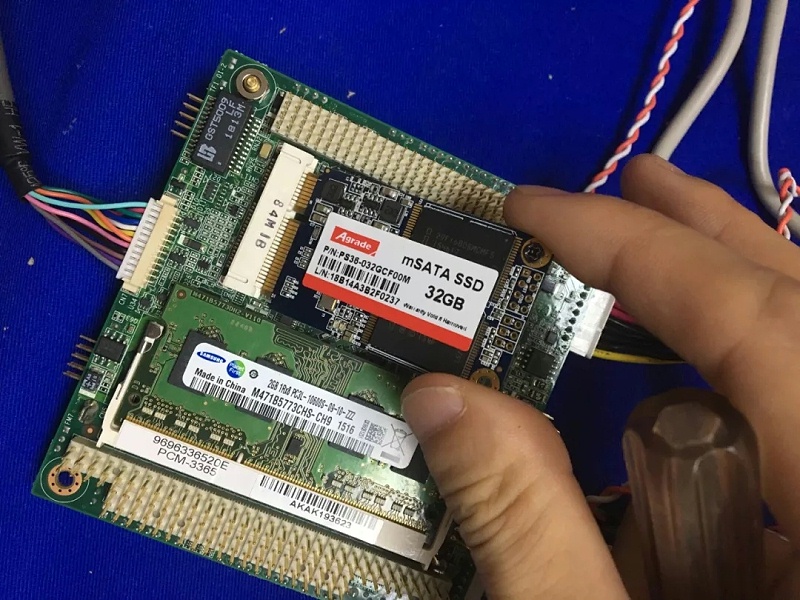

步骤二、将mSATA SSD固态硬盘轻轻往下下压,使硬盘金手指与接口触角紧密接触,如下图:


插入主板对应接口后,往下压迷你固态硬盘

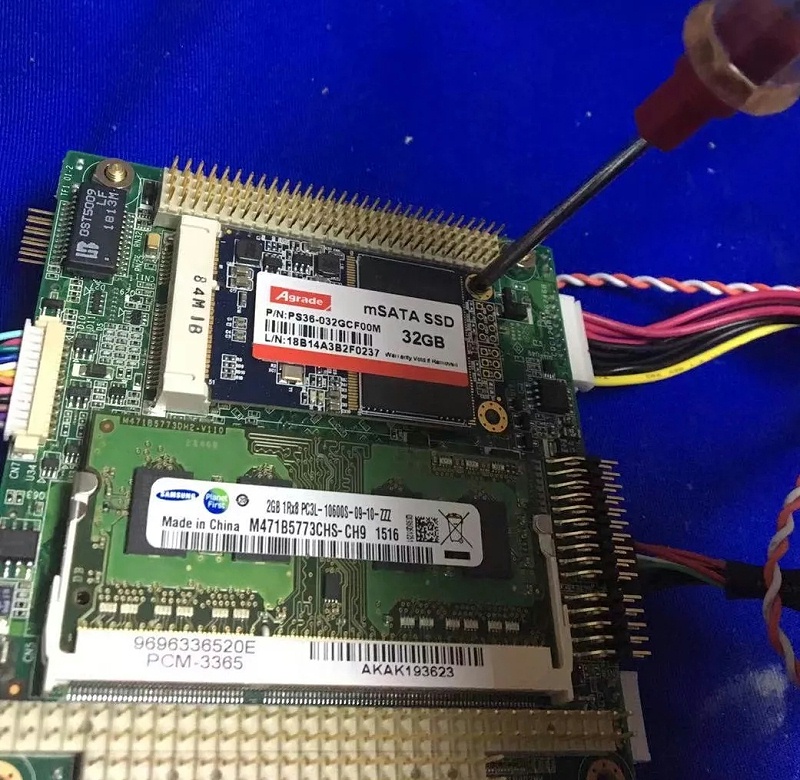

步骤三、使用螺丝,将mSATA SSD固态硬盘固定在主板上即可


固定固态硬盘

迷你版整合更高的mSATA接口规范插槽,采用52pin板载主板设计,能将mini SSD固态硬盘直接安装并固定在主板上,且安装步骤简单,仅需将mini SSD固态硬盘呈45°角插入mSATA接口,并将硬盘下压固定在主板上即可完成安装步骤,比之普通的2.5寸硬盘,在固定和连接线路上,省却了诸多麻烦。


采用mSATA接口规范的mini SSD固态硬盘,体积更轻巧,使用更方便,同时在设计结构和运行原理依旧与普通的SSD固态硬盘一样,采用电子存储介质进行数据存储和读取,因此在性能上与普通的SSD固态硬盘一样,同样具备快速读写,性能比原始的机械硬盘高出2倍以上。

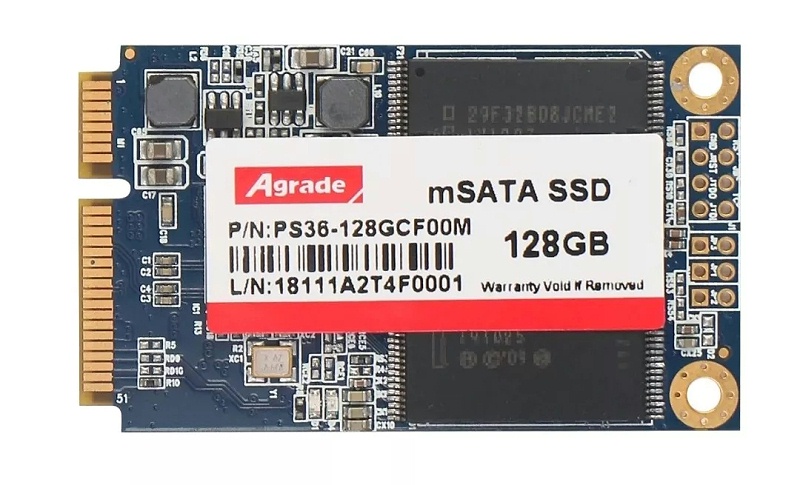

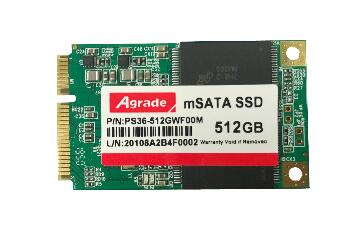

Agrade mSATA SSD 固态硬盘展



产品名称

mSATA SSD

型号

PS36



容量

SLC:4GB~32GB

MLC:4GB~128GB







特征

*  MO-300A标准

* 重复循环檫写次数:SLC(100000)  MLC(3000)

* SATAIII  6.0Gb/S标准

* 先进的损耗平衡功能(Wear leveling)和错误检查纠正技术(ECC)

* 支持 S.M.A.R.T 功能

冲击/震动

1500/20

MTBF(h)

2,000,000

工作电压

 3.3 V

工作温度

常温:0℃ ~ 70℃ 宽温:-40℃~85℃

存储温度

-55℃ ~95℃

最大读写速度

读取速度:380MB/S 写入速度:300MB/S

外形尺寸

50.95mm(L)X30mm(W)x3.9mm(H)s

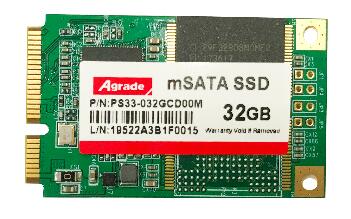

产品名称

mSATA SSD

型号

PS33



容量

SLC:128M~32GB

MLC:4GB~128GB









特征

*  MO-300标准

* 重复循环檫写次数:SLC(100000)  MLC(3000)

* SATAII 3.0Gb/S标准

* 先进的损耗平衡功能(Wear leveling)和错误检查纠正技术(ECC)

* 支持 S.M.A.R.T 功能

冲击/震动

1500/20

MTBF(h)

2,000,000

工作电压

 3.3 V

工作温度

常温:0℃ ~ 70℃ 宽温:-40℃~85℃

存储温度

-55℃ ~95℃

最大读写速度

读取速度:230MB/S 写入速度:150MB/S

外形尺寸

50.95mm(L)X30mm(W)x3.9mm(H)

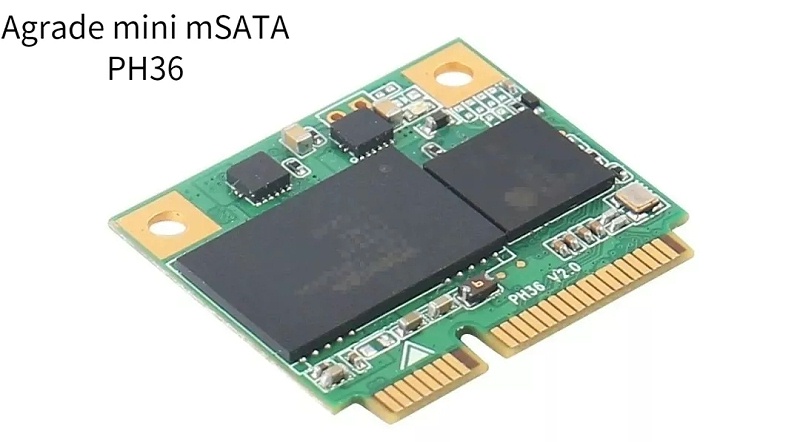

产品名称

mini mSATA SSD

型号

PH36



容量

SLC:4GB~32GB

MLC:4GB~256GB







特征

*  MO-300B标准

* 重复循环檫写次数:SLC(100000)  MLC(3000)

* SATAIII  6.0Gb/S标准

* 先进的损耗平衡功能(Wear leveling)和错误检查纠正技术(ECC)

* 支持 S.M.A.R.T 功能

冲击/震动

1500/20

MTBF(h)

2,000,000

工作电压

 3.3 V

工作温度

常温:0℃ ~ 70℃ 宽温:-40℃~85℃

存储温度

-55℃ ~95℃

最大读写速度

读取速度:265MB/S 写入速度:183MB/S

外形尺寸

26.8mm(L)X29.85mm(W)x3.85mm(H)



联乐实业,工业存储/工业电脑服务商,高可靠性工业存储产品和解决方案服务商!详情进入www.univo.com.cn或垂询400-888-2720
